Thông tin chi tiết sản phẩm:
|
| Quyền lực: | AC380V±10% | Kích thước: | 2900mm×2700mm×1800mm |
|---|---|---|---|
| chu kỳ kiểm tra: | 30000 chu kỳ | Kích thước tối đa của nệm: | 2200m×2000m×400mm |
| Thùng gỗ hình trụ (EN1957): | 140kg, dài 1000mm | Đột quỵ: | 350mm |
| Làm nổi bật: | Máy kiểm tra đồ nội thất với bộ điều khiển PLC,thiết bị kiểm tra nệm cho đồ nội thất,thiết bị kiểm tra đồ nội thất tích hợp |
||

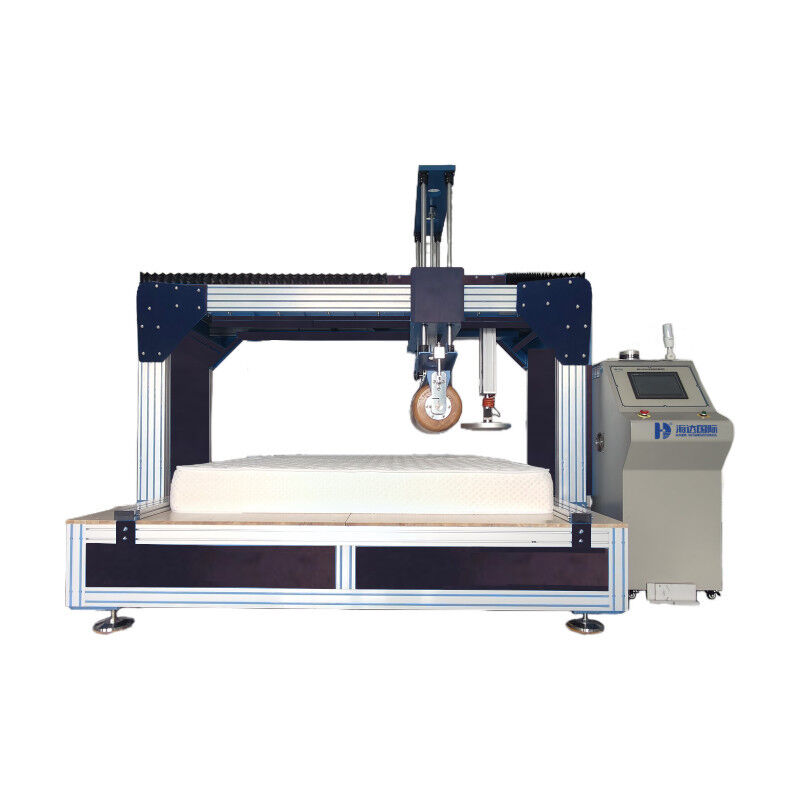

Máy kiểm tra đồ nội thất Thiết bị kiểm tra nệm tích hợp (Bộ điều khiển PLC)
THÔNG SỐ KỸ THUẬT CHUNG
Kích thước đóng gói ước tính: (W*D*H) 3000*1600*2000mm
Nguồn điện: 3-PH, 380V±10%, 50/60Hz
Tổng trọng lượng ước tính: 1300kg
Mã HS: 9024800000
BA CHỨC NĂNG
1) KIỂM TRA ĐỘ BỀN
TÍNH NĂNG TIÊU CHUẨN
| Thùng gỗ trụ (EN1957) | 140kg, dài 1000mm |
| Kích thước nệm tối đa | 2200m×2000m×400mm |
| Tốc độ kiểm tra | 0-20 vòng/phút |
| Phương pháp điều khiển | PLC |
| Chu kỳ kiểm tra | 30000 chu kỳ |
| Kích thước | 2900mm×2700mm×1800mm |
| Quyền lực | AC380V±10%, 50/60Hz, ba pha |
| Tùy theo loại nệm khác nhau để điều chỉnh hành trình lăn (điều chỉnh vị trí công tắc giới hạn) | |
| Hệ số ma sát dẫn hướng thấp, đảm bảo toàn bộ trọng lượng trống trên đệm. | |
| Màn hình cảm ứng LCD giúp điều khiển và cài đặt dễ dàng. | |
TIÊU CHUẨN KIỂM TRA
EN 1957
Thông số kỹ thuật con lăn:
Chiều dài: 1000mm
Đường kính con lăn: φ300mm
MỘTỨNG DỤNG & MỤC ĐÍCH KIỂM TRA
Dùng cuộn trống gỗ hình lục giác nằm ngang hoặc hình trụ (hai đầu đường kính 250 mm, phần giữa 300 mm lăn qua lại trên nệm, mô phỏng chuyển động của con người để đánh giá độ bền của nệm.
Máy kiểm tra độ bền của nệm được sản xuất để xác định độ bền của bất kỳ loại nệm và lò xo hộp nào, bất kể vật liệu xây dựng, bằng cách mô phỏng các điều kiện sử dụng lâu dài. Nó bao gồm một con lăn có trọng lượng di chuyển theo chiều ngang trên tấm nệm thử nghiệm để mô phỏng chuyển động của cơ thể. Độ dài hành trình mà Con lăn di chuyển được điều chỉnh rất dễ dàng bằng cách trượt bộ điều chỉnh hành trình sang trái hoặc phải để phù hợp với loại nệm liên quan đang được thử nghiệm. Việc dỡ và tải Con lăn lên đệm thử nghiệm được thực hiện dễ dàng thông qua cụm nâng điều khiển bằng động cơ.
2)EN KIỂM TRA ĐỘ CỨNG & THAY ĐỔI CHIỀU CAO
Tổng số lần kiểm tra độ cứng lần thứ ba:
1. Kiểm tra độ cứng sau 100 chu kỳ con lăn
2.Kiểm tra độ cứng sau 5.000 chu kỳ con lăn (hoặc chu kỳ được chỉ định khác)
3. Kiểm tra độ cứng sau 30.000 chu kỳ con lăn
Bàn tải:
TÍNH NĂNG TIÊU CHUẨN
| Tải khối | Đường kính 355mm, Bán kính hình cầu cong800mm, Bán kính cong cạnh trước 20mm |
| Tốc độ | 90mm/phút |
| Đột quỵ | 350mm |
| Phương pháp lái xe | Xi lanh điện thương hiệu SMC |
| Tải tế bào | 200kg (Thương hiệu Đứctecsis) |
| Điều chỉnh vị trí tấm tải | 300mm |
| Kiểm tra thay đổi chiều cao | |
| Phương pháp thử | Hệ thống đo servo có độ chính xác cao |
TIÊU CHUẨN KIỂM TRA
EN 1957
ỨNG DỤNG & MỤC ĐÍCH KIỂM TRA
Máy kiểm tra kết hợp thiết bị chất tải (cuộn) với thiết bị đo độ cứng. Do đó, việc kiểm tra độ cứng có thể được thực hiện theo EN 1957 mà không cần phải sắp xếp lại mẫu, điều này sẽ làm sai lệch các giá trị đo được. Nó cũng có thể hiển thị sự thay đổi chiều cao bằng hệ thống đo servo.
Sau khi nới lỏng phần gia cố khung phía trước, mẫu thử có thể được lắp vào tấm đế thử nghiệm linh hoạt. Điều này làm cho thiết bị thử nghiệm rất hiệu quả và tiết kiệm không gian.
Phần mềm cho phép nhập tham số linh hoạt, thực hiện các quy trình kiểm tra khác nhau, biểu diễn đồ họa các giá trị đo được, đánh giá kiểm tra và ghi nhật ký. Sau đó đạt đến số chu kỳ đặt trước, quá trình kiểm tra sẽ tự động kết thúc.
3)KIỂM TRA CẠNH
TÍNH NĂNG TIÊU CHUẨN
| Lực lượng kiểm tra | 1000N |
| Phương pháp lái xe | MỘTxi lanh hồng ngoại |
| lần | 5000 chu kỳ |
| Giữ thời gian | 3S |
TIÊU CHUẨN KIỂM TRA
EN 1725
ỨNG DỤNG & MỤC ĐÍCH KIỂM TRA
Máy tăng cường chức năng kiểm tra độ mỏi của nệm, mô phỏng tư thế ngồi của con người trên mép nệm, với lực 1000N để kiểm tra độ mỏi của nệm trong 5000 chu kỳ theo EN1725.
