Thông tin chi tiết sản phẩm:
|
| Lực hình sin (đỉnh): | 30kn | Lực sốc (Đỉnh) Lực sốc (Đỉnh): | 60kn |
|---|---|---|---|
| Phạm vi tần số: | 5～2.600 Hz | Trọng lượng phần ứng: | 40kg |
| Kích thước (L × W × H, Giải nén): | 1.330x860x1.250 mm | Tần số cách ly rung dọc trục: | 3 Hz |
| HE/ST vít kích thước: | M10 (số liệu) | ||
| Làm nổi bật: | bàn xoay rung chuyên nghiệp,Hệ thống bàn rung động,bàn rung động công nghiệp |
||

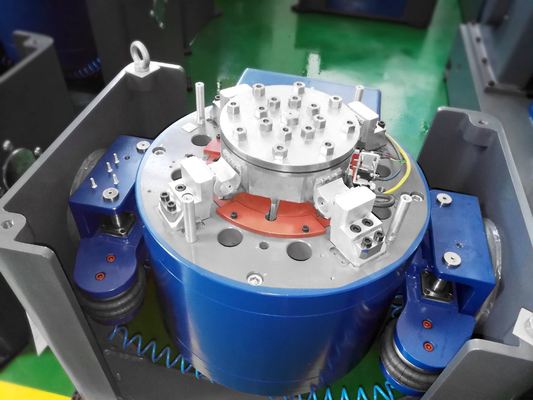

Máy kiểm tra rung lắc/ Máy kiểm tra rung lắc bằng bộ rung điện từ
Giới thiệu:
Bài kiểm tra rung ngẫu nhiên của máy lắc (GB/ t2423.56-2006) được kích thích bởi tín hiệu đầu vào ngẫu nhiên bao gồm tất cả các thành phần tần số trong phạm vi tần số được chỉ định (băng thông rộng) mọi lúc. Giá trị tức thời của nó tuân theo phân phối chuẩn (gaussian). Phân phối trong dải tần số được biểu thị bằng đường cong mật độ phổ gia tốc (ASD).
Rung ngẫu nhiên là loại kích thích phổ biến nhất xảy ra trong thế giới thực. Giá trị tức thời trong tương lai của nó không thể được dự đoán bằng trạng thái trước đó, mà chỉ có thể được dự đoán dựa trên xác suất. Trên thực tế, những đặc điểm này áp dụng cho hầu hết các phép tính liên quan đến rung ngẫu nhiên, chẳng hạn như mỏi và ứng suất xen kẽ.
Không giống như bài kiểm tra hình sin, rung ngẫu nhiên của bàn thử nghiệm luôn bị kích thích và cộng hưởng trong thời gian, mặc dù nó không thể đạt đến giá trị tối đa. Hầu hết các tín hiệu ngẫu nhiên trong phòng thí nghiệm có RMS gấp 3 lần, có nghĩa là giá trị tức thời của kích thích trong phạm vi tần số thử nghiệm có thể được mở rộng từ 0 đến 3 lần tổng RMS (R.M.S.). Sự khác biệt lớn hơn cần được tính đến đối với kích thích ngẫu nhiên là sẽ có một số lượng lớn các biến đổi ứng suất, cả dương và âm, giữa các điểm giao nhau. Thuộc tính này sẽ ảnh hưởng đến hư hỏng do mỏi và do đó tuổi thọ dự kiến của sự cố.
Bất kể rung hình sin hay rung ngẫu nhiên, chỉ khi hiểu rõ hơn về sản xuất, vận chuyển, môi trường sử dụng của sản phẩm và các thuộc tính và đặc điểm của thiết bị thử nghiệm, chúng ta mới có thể chọn chế độ rung phù hợp hơn, để sàng lọc các sản phẩm chất lượng cao và cải thiện hiệu suất của các sản phẩm bị lỗi.

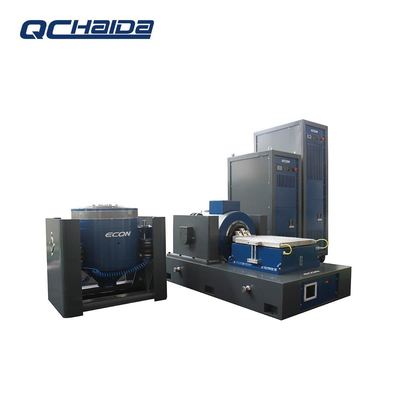

Hệ thống thử nghiệm rung động điện độngBảng dữ liệu hiệu suất:
| Máy lắc (Model# EDM-2000) | ||
| Lực hình sin (đỉnh) | 30kN | |
| Lực va đập (đỉnh) | 60 kN | |
| Dải tần số | 5～2.600 Hz | |
| Độ dịch chuyển (liên tục) | 100 mm | |
| Tốc độ tối đa | 1,8 m/s | |
| Gia tốc tối đa | 75 G | |
| Đường kính phần ứng | 445 mm | |
| 1st tần số cộng hưởng bậc | 2.400 Hz | |
| Mô-men lệch tâm cho phép | ＞500 Nxm | |
| Trọng lượng phần ứng | 40 kg | |
| Kích thước vít HE/ST | M10 (hệ mét) | |
| Tần số cách ly rung dọc trục | ＜3 Hz | |
| Tải trọng tối đa | 500 kg | |
| Rò rỉ từ thông | ≤1 mT | |
| Kích thước (D×R×C, chưa đóng gói) | 1.330x860x1.250 mm | |
| Trọng lượng (chưa đóng gói) | 2.500 kg | |
| Cài đặt | Thảm cao su (cần bu lông neo) | |
| Bộ khuếch đại công suất (Model# VSA-H323A) | ||
| Đầu ra bộ khuếch đại | 30 kVA | |
| SNR | ＞65 dB | |
| Điện áp đầu ra định mức | 120 Vrms | |
| Hiệu suất bộ khuếch đại | ＞ 90% | |
| Kích thước (D×R×C, chưa đóng gói) | 800x900x2.100 mm | |
| Trọng lượng (chưa đóng gói) | 500 kg | |
| Quạt gió (Model# PBL-W30) | ||
| Khối lượng không khí | 0,46 m3/s | |
| Công suất | 7,5 kW | |
| Đường kính ống dẫn khí | 200 mm | |
| Áp suất không khí | 8,8kPa | |
| Cài đặt | Có thể kết nối với trần nhà (tối đa hai khúc cua 90 độ), chạy tối đa 20’ | |
| Bàn trượt ngang (Model# 30ST-600M) | ||
| Kích thước | 600x600 mm | |
| Độ dày | 45 mm | |
| Giới hạn tần số | 2.000 Hz | |
| Khối lượng hiệu dụng | 54 kg | |
|
Ghi chú: 1. Vòng bi màng dầu áp suất cao được sử dụng để có độ đồng đều tốt hơn. |
||
| Bộ điều khiển rung và gia tốc kế | ||
| Bộ điều khiển rung VT-9008-4 | Bộ điều khiển rung 4 kênh với hình sin và tự hiệu chuẩn. | |
| Gia tốc kế EA-YD-181 | 100mV/g, Phạm vi: 50g, Tần số làm việc: 1-10kHz, Trọng lượng: 11gram, với cáp nhiễu thấp 10ft | |
| Các chức năng/phụ kiện được hỗ trợ khác | ||
| Buồng môi trường | Được hỗ trợ | |
| Thiết bị di động | Có thể tùy chỉnh | |
| Tấm cách nhiệt | Có thể tùy chỉnh | |
| Đồ gá | Có thể tùy chỉnh | |
| Môi trường làm việc của hệ thống | ||
| Phạm vi nhiệt độ | 0-40℃ | |
| Phạm vi độ ẩm | 0～90% , không ngưng tụ | |
| Yêu cầu về điện | 380V/3ph/50Hz, 40kVA | |
| Áp suất khí nén | 0,6 Mpa | |
Cách sử dụng:
1, hướng dẫn điều khiển để hoàn thành quy trình
2, chẳng hạn như Lỗi vận hành để không thể hoạt động, bạn có thể sử dụng phương pháp khôi phục các bước của đầu vào, sau đó đặt một nhóm đơn lẻ hoặc các bước chạy khác.
3, trước khi sử dụng để nhấn công tắc khởi động bên ngoài, xuất hiện COO tức là thả ra, mở khóa.
4, Thân máy Đài Loan:
1 Ống bọc chân bàn càng cố định càng tốt
2 nguồn điện bật/làm việc trong đường dây đầu ra không thể rút ra
3 Đặt mức càng xa càng tốt
4 thành phần có thể được thay đổi, đường dây không được thay đổi hoặc từ kết nối.
5 Thân máy Đài Loan không được tái tổ chức toàn bộ hoặc một phần, chỉ theo thông số kỹ thuật cho một thành phần duy nhất và với mật khẩu xác nhận gốc.
5, biên độ bên trong mã
1. Không điều chỉnh quá lớn trước hoặc sau khi khởi động
2) biên độ thấp của điều chế biên độ cao
3 Núm biên độ bảng điều khiển được đặt ở vị trí giữa các mục kiểm tra: được đặt để tập trung vào điểm chính, giảm bên trái phẳng bên phải.
4 hộp điều khiển: Không thể đặt trên đầu hoặc hoạt động dưới lòng đất
6, Mã bên trong: đặt lại khi chạy hoặc vận hành không chính xác
7, Hộp điều khiển:
1) Đường dây kết nối của thân máy phải được khóa chặt sau khi treo
2 công tắc hướng rung và đường dây kết nối đầu ra là tương ứng, không thể kết nối sai
8, thử nghiệm: Thử nghiệm không đặc biệt nên sử dụng thử nghiệm sóng đầy đủ
9, thân máy Đài Loan: không thể tạo ra âm thanh va chạm, trục trung tâm trên và dưới chạm vào nhau sẽ gây ra sự đứt gãy của miếng thép lò xo phải tắt ngay lập tức, điều chế biên độ được điều chỉnh nhỏ sau đó bật.
10, khác không xác định:
Không tự ý thay đổi các thành phần và đường dây bên trong
11, lý do là xấu:
1 Việc sử dụng các mẫu máy tính không thể được sử dụng để điều khiển bàn lắc
2 không thể tải lại trình điều khiển
2, đối với bài kiểm tra Ista-ia, người vận hành phải bảo vệ mẫu, để ngăn các mảnh thử nghiệm trượt ra khỏi bàn
Sau khi phục vụ:
Nếu có bất kỳ vấn đề nào phát sinh trong quá trình thử nghiệm của bạn, chúng tôi đảm bảo:
Phản hồi kịp thời: Trả lời chính thức trong vòng 48 giờ.
Giải pháp nhanh chóng: Đề xuất giải pháp trong vòng 3 ngày làm việc.
Hỗ trợ toàn diện: Quyền truy cập vào hướng dẫn vận hành bằng tiếng Anh, video hướng dẫn và hỗ trợ hội nghị truyền hình.
Tại sao chọn chúng tôi?
Thiết kế sẵn sàng toàn cầu
Tích hợp chuyển đổi tự động điện áp (110V/220V), khả năng tương thích phích cắm quốc tế và bảo vệ chỉ báo được chứng nhận an toàn.
Hỗ trợ sau bán hàng đặc biệt
Bảo hành toàn diện 18 tháng. Lợi ích độc đáo trong ngành: Dịch vụ sửa chữa miễn phí cho bộ điều khiển – ngay cả các thiết bị của đối thủ cạnh tranh. Chỉ cần gửi bộ điều khiển cho chúng tôi.
Cam kết chất lượng ràng buộc
Một Thư đảm bảo chất lượng chính thức đi kèm với mọi việc ký hợp đồng, đảm bảo hiệu suất và xây dựng lòng tin.
Bao bì bảo vệ cấp công nghiệp
(ví dụ: Triceratops) được bọc riêng trong màng bong bóng chống tĩnh điện và được bảo vệ trong các thùng gỗ gia cố. Điều này đảm bảo:
• Hấp thụ sốc & khả năng chống va đập
• Chống ẩm & chống ăn mòn
• Vật liệu không độc hại, không mùi
• Độ trong suốt tối ưu để kiểm tra
Câu hỏi thường gặp:Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Nhà sản xuất tích hợp với hơn 21 năm chuyên về thiết bị kiểm tra và 6 năm kinh nghiệm xuất khẩu.
Q: Thời gian giao hàng của bạn sau khi xác nhận đơn hàng là bao lâu?
A: Đơn hàng tiêu chuẩn: 10-25 ngày làm việc
Đơn hàng trong kho: Giao hàng trong vòng 3 ngày
Lưu ý: Thời gian giao hàng khác nhau tùy theo thông số kỹ thuật sản phẩm và khối lượng đặt hàng.
Q: Điều khoản bảo hành và dịch vụ sau bán hàng của bạn là gì?
A: Bảo hành toàn diện 12 tháng cho tất cả các máy thử nghiệm
Lợi ích độc đáo trong ngành: Sửa chữa bộ điều khiển miễn phí (bao gồm cả các thiết bị không phải của HAIDA)
Hỗ trợ sau bảo hành: Đội ngũ kỹ thuật chuyên dụng để khắc phục sự cố, hướng dẫn vận hành và giải quyết khiếu nại
Q: Làm thế nào để bạn đảm bảo chất lượng và dịch vụ sản phẩm?
A: Kiểm tra trước khi giao hàng 100% với thử nghiệm hiệu suất đầy đủ
Thiết kế sẵn sàng toàn cầu: Chuyển đổi tự động điện áp (110V/220V), phích cắm quốc tế, chỉ báo được chứng nhận an toàn
Hỗ trợ đào tạo nhiều cấp:
✓ Video hướng dẫn vận hành
✓ Đào tạo kỹ sư tại chỗ (theo yêu cầu)
Độ tin cậy đã được chứng minh trên thị trường:
Được công nhận trên toàn cầu bởi người dùng công nghiệp
Q: Bạn có cung cấp tùy chỉnh sản phẩm không?
A: Có, chúng tôi phát triển các giải pháp phù hợp dựa trên các thông số kỹ thuật và yêu cầu ứng dụng của bạn.
