Thông tin chi tiết sản phẩm:
|
| Lực hình sin (đỉnh): | 30KN | Lực xung kích (đỉnh): | 60KN |
|---|---|---|---|
| Dải tần số: | 5～2.600 Hz | Dịch chuyển (liên tục): | 100mm |
| tối đa. vận tốc: | 1,8 mét/giây | max. tối đa acceleration sự tăng tốc: | 75 g |
| Tần số cộng hưởng bậc 1: | 2.400 Hz | ||
| Làm nổi bật: | vibration test system,vibration table test equipment |
||
Thiết bị kiểm tra độ rung loại điện động lực vận chuyển chất lượng cao
Giới thiệu:
Thiết bị kiểm tra độ rung kiểu điện độngBàn mở rộng dọc của máy thử rung điện trong thử nghiệm rung, mẫu thử hoặc vật cố định có thể lớn hơn bàn rung di chuyển của bàn rung điện, vì vậy cần phải mở rộng bảng ban đầu, phương pháp phổ biến là lắp đặt bảng phụ (phần mở rộng bảng). Khi thực hiện các bài kiểm tra độ rung, nếu một số mẫu thử nghiệm yêu cầu lắp đặt đặc biệt, thì cần phải có các thiết bị cố định tùy chỉnh để đáp ứng các yêu cầu của bài kiểm tra này. Trong bài kiểm tra độ rung ngẫu nhiên, bản thân bảng rung không phải là vấn đề quá lớn, vấn đề nằm ở hệ thống điều khiển. Do việc phân tích tín hiệu và tính toán kiểm tra độ rung ngẫu nhiên phức tạp nên phải thực hiện bằng máy tính.
Đặc trưng:
Công việc siêu câm;Bệ máy sử dụng vật liệu chất lượng cao, lắp đặt thuận tiện, vận hành trơn tru, không cần lắp The, điều khiển số hóa mạch điều khiển và tần số hiển thị, PID điều chỉnh chức năng, giúp thiết bị hoạt động ổn định hơn, đáng tin cậy, quét tần số và cách hoạt động của tần số cố định, thích ứng với các yêu cầu kiểm tra nghề nghiệp khác nhau Để giải quyết nhiễu của trường điện từ mạnh đối với mạch điều khiển và tăng thời gian làm việc đã đặt, để sản phẩm thử nghiệm đạt được kiểm tra chính xác thời gian.
Hệ thống kiểm tra độ rung điện độngBảng dữ liệu hiệu suất:
| Máy lắc (Người mẫu#EDM-2000) | ||
| Lực hình sin (đỉnh) | 30kN | |
| Lực xung kích (đỉnh) | 60 kN | |
| Dải tần số | 5～2.600 Hz | |
| Dịch chuyển (liên tục) | 100mm | |
| tối đa.vận tốc | 1,8 mét/giây | |
| tối đa.Sự tăng tốc | 75 gam | |
| Đường kính phần ứng | 445 mm | |
| 1stthứ tự tần số cộng hưởng | 2.400 Hz | |
| Momen lệch tâm cho phép | ＞500 Nm | |
| trọng lượng phần ứng | 40kg | |
| Kích thước vít HE/ST | M10 (số liệu) | |
| Tần số cách ly rung dọc trục | ＜3 Hz | |
| tối đa.Khối hàng | 500 kg | |
| rò rỉ từ thông | ≤1 tấn | |
| Kích thước (L×W×H, chưa đóng gói) | 1.330x860x1.250 mm | |
| Trọng lượng (chưa đóng gói) | 2.500 kg | |
| Cài đặt | Thảm cao su (bắt buộc phải có bu lông neo) | |
| Bộ khuếch đại công suất(Người mẫu#VSA-H323A) | ||
| Đầu ra bộ khuếch đại | 30 kVA | |
| SNR | ＞65dB | |
| Điện áp đầu ra định mức | 120 Vrms | |
| hiệu suất khuếch đại | ＞ 90% | |
| Kích thước (L×W×H, chưa đóng gói) | 800x900x2.100 mm | |
| Trọng lượng (chưa đóng gói) | 500 kg | |
| Quạt gió (Model# PBL-W30) | ||
| Khối lượng không khí | 0,46 m3/S | |
| Quyền lực | 7,5 mã lực | |
| Đường kính ống gió | 200mm | |
| Áp suất không khí | 8,8kPa | |
| Cài đặt | Có thể kết nối với trần nhà (tối đa hai lần uốn cong 90 độ), chạy tối đa 20' | |
| Bàn trượt ngang (Model#30ST-600M) | ||
| kích thước | 600x600mm | |
| độ dày | 45mm | |
| giới hạn tần số | 2.000Hz | |
| khối lượng hiệu dụng | 54kg | |
|
Ghi chú: 1. Vòng bi màng dầu áp suất cao được sử dụng để có tính đồng nhất tốt hơn. |
||
| Bộ điều khiển rung và Gia tốc kế | ||
| Bộ điều khiển rung VT-9008-4 | Bộ điều khiển rung 4 kênh với hình sin và tự hiệu chuẩn. | |
| Gia tốc kế EA-YD-181 | 100mV/g, Phạm vi: 50g, Tần số làm việc: 1-10kHz, Trọng lượng: 11gram, với cáp có độ ồn thấp 10ft | |
| Các chức năng/phụ kiện được hỗ trợ khác | ||
| buồng môi trường | được hỗ trợ | |
| Thiêt bị di động | có thể tùy chỉnh | |
| tấm cách nhiệt | có thể tùy chỉnh | |
| Vật cố định | có thể tùy chỉnh | |
| Môi trường làm việc của hệ thống | ||
| Phạm vi nhiệt độ | 0-40℃ | |
| phạm vi độ ẩm | 0～90% , không ngưng tụ | |
| Yêu cầu về năng lượng | 380V/3ph/50Hz, 40kVA | |
| áp suất khí nén | 0,6 Mpa | |
Cách sử dụng:
1, hướng dẫn điều khiển để hoàn thành thủ tục
2, chẳng hạn như Lỗi hoạt động không thể hoạt động, bạn có thể sử dụng phương pháp khôi phục các bước của đầu vào, sau đó đặt một nhóm hoặc các bước chạy khác.
3, trước khi sử dụng để nhấn công tắc khởi động bên ngoài, xuất hiện COO cụ thể là hãy đi, mở chìa khóa.
4, Cơ thể Đài Loan:
1 Tay áo chân bàn càng cố định càng tốt
2 nguồn điện bật/hoạt động ở dòng đầu ra không thể rút phích cắm
3 Đặt mức càng xa càng tốt
4 thành phần có thể được thay đổi, không nên thay đổi dòng hoặc từ kết nối.
5 Cơ quan Đài Loan không được tổ chức lại toàn bộ hoặc một phần, chỉ theo thông số kỹ thuật cho một thành phần duy nhất và có mật khẩu xác nhận ban đầu.
5, biên độ bên trong mã
1. Không điều chỉnh quá lớn trước hoặc sau khi khởi động
2) biên độ phím thấp của điều chế biên độ cao
3 Bảng điều khiển Núm biên độ được đặt ở vị trí giữa các mục kiểm tra: được đặt để tập trung vào điểm chính, giảm phẳng bên trái bên phải.
4 Hộp điều khiển: Không thể đặt trên đỉnh hoặc hoạt động ngầm
6, Mã bên trong:
1) đặt lại khi chạy hoặc hoạt động không chính xác
2) Kiểm soát Bước phương pháp Đặt lại, mỗi mã bên trong chỉ được đặt một lần để lưu có thể
3 thường phải sử dụng mã nội bộ không thể đặt ngẫu nhiên
7, Hộp điều khiển:
1) Đường kết nối của cơ thể phải được khóa chặt sau khi treo
2 công tắc hướng rung và đường kết nối đầu ra là tương ứng, không thể kết nối sai
8, thử nghiệm: Thử nghiệm không đặc biệt nên sử dụng thử nghiệm toàn sóng
9, Thân máy Đài Loan: không thể tạo ra âm thanh va chạm, chạm vào nhau của trục trung tâm trên và dưới sẽ khiến mảnh thép lò xo bị đứt ngay lập tức, điều chỉnh biên độ được điều chỉnh nhỏ rồi bật lên.
10, chưa biết khác:
Không tự ý thay đổi linh kiện, đường dây bên trong
11, lý do là xấu:
1 Không thể sử dụng mô hình máy tính để điều khiển bàn lắc
2 không tải lại được driver
2, đối với thử nghiệm Ista-ia, người vận hành phải bảo vệ mẫu, để ngăn các mẫu thử trượt ra khỏi bàn;
3, thay thế hộp số thường xuyên;
4. Cắt toàn bộ nguồn điện khi không hoạt động, giữ sạch sẽ;5, phi nhân viên không thể hoạt động theo ý muốn

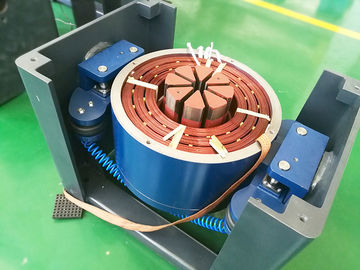

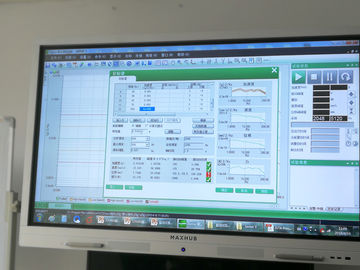

Hệ thống kiểm tra độ rung điện động Hình ảnh
