Thông tin chi tiết sản phẩm:
|
Usage: | High and Low Temperature Thermal Shock Test Chamber | Thiết lập phạm vi:: | NHIỆT ĐỘ: -100,00 + 200,00 ° C |
---|---|---|---|
Refrigerant:: | Environment-friendly R23/404a | High temperature range:: | from 60℃ to 200℃ |
Điều kiện môi trường cho phép: | 5 ~ 30 ° C | Power supply: | AC380V, 50/60Hz, three phase , 30A |
Áp lực cấp nước làm mát * 6: | 02 ~ 0,4Mpa | ||
Điểm nổi bật: | environmental testing equipment,environmental lab testing equipment |

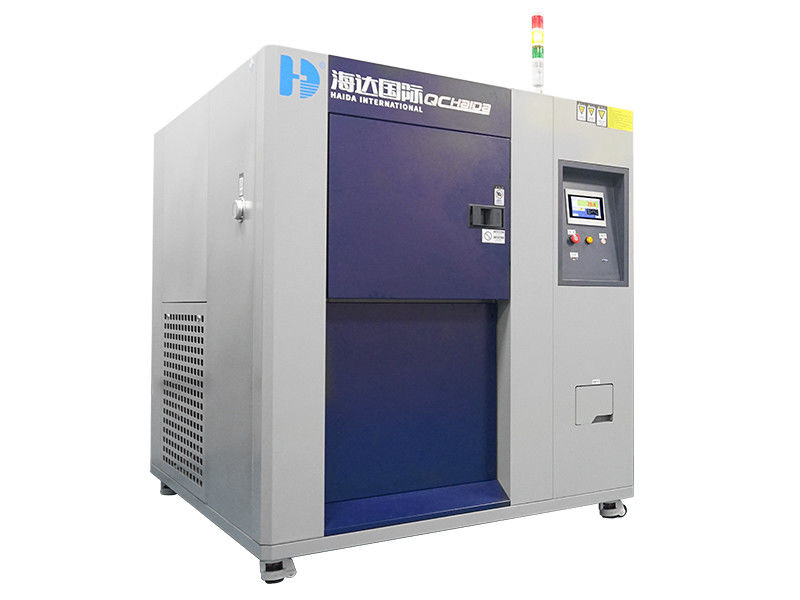

Độ chính xác cao Kiểm tra sốc nhiệt không khí Buồng thử nghiệm sốc nhiệt PID + SSR (phương pháp kiểm soát)
1. Mô tả:
Máy kiểm tra độ sốc nhiệt độ chính xác cao Máy thử nghiệm sốc nhiệt PID + SSR (phương pháp điều khiển) là máy kiểm tra hoàn hảo các linh kiện điện tử, kim loại, vật liệu hóa học, linh kiện tự động hóa, mô-đun truyền thông, công nghiệp quốc phòng, công nghiệp hàng không vũ trụ, BGA, chất nền PCB, điện tử IC chip, gốm bán dẫn và vật liệu polymer cao.
2. Thông số kỹ thuật của Máy thử nhiệt độ sốc không khí có độ chính xác cao Bộ kiểm tra sốc nhiệt PID + SSR (phương pháp điều khiển) r :
Hệ thống | Kiểm tra hai vùng bằng phương pháp chuyển mạch giảm xóc | |||||||
Buồng ba vùng | ||||||||
Mô hình | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Tùy chỉnh | |||||
Hiệu suất | Khu vực thử nghiệm | Nhiệt độ cao. phạm vi tiếp xúc * 1 | + 60 ~ đến + 200 ° C | |||||
Nhiệt độ thấp. phạm vi tiếp xúc * 1 | -65 đến 0 ° C | |||||||
Nhiệt độ. dao động * 2 | ± 1,8 ° C | |||||||
Buồng nóng | Giới hạn trên nhiệt trước | + 200 ° C | ||||||
Nhiệt độ. thời gian nóng lên * 3 | Nhiệt độ xung quanh. đến + 200 ° C trong vòng 30 phút | |||||||
Buồng lạnh | Giới hạn dưới làm mát | -65 ° C | ||||||
Nhiệt độ. kéo xuống thời gian * 3 | Nhiệt độ xung quanh. đến -65 ° C trong vòng 70 phút | |||||||
Nhiệt độ. phục hồi (2 vùng) | Điều kiện phục hồi | Hai vùng: Nhiệt độ cao. phơi sáng + 125 ° C 30 phút, nhiệt độ thấp. phơi sáng -40 ° C 30 phút; Mẫu vật 6,5 kg (giỏ mẫu 1,5kg) | ||||||
Nhiệt độ. thời gian hồi phục | Trong vòng 10 phút. | |||||||
Xây dựng | Vật liệu bên ngoài | Thép tấm chống gỉ cán nguội | ||||||
Vật liệu khu vực thử nghiệm | Thép không gỉ | |||||||
Cửa * 4 | Cửa hoạt động bằng tay với nút mở khóa | |||||||
Máy sưởi | Dải dây nóng | |||||||
Đơn vị làm lạnh | Hệ thống * 5 | Hệ thống làm lạnh theo tầng | ||||||
Máy nén | Máy nén cuộn kín | |||||||
Cơ chế mở rộng | Van mở rộng điện tử | |||||||
Môi chất lạnh | Bên tạm thời cao: R404A, bên tạm thời thấp R23 | |||||||
Mát hơn | Thép không gỉ hàn tấm trao đổi nhiệt | |||||||
Máy tuần hoàn không khí | Quạt Sirocco | |||||||
Đơn vị lái xe giảm xóc | Xi lanh khí | |||||||
Phụ kiện | Cổng cáp có đường kính 100mm ở bên trái (bên phải và kích thước đường kính được thiết kế riêng có sẵn dưới dạng tùy chọn), thiết bị đầu cuối điều khiển cung cấp điện mẫu | |||||||
Kích thước bên trong (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | Tùy chỉnh | |||||
Công suất khu vực kiểm tra | 50L | 100L | Tùy chỉnh | |||||
Tải khu vực thử nghiệm | 5 kg | 10 kg | Tùy chỉnh | |||||
Kích thước bên ngoài (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Tùy chỉnh | |||||
Cân nặng | 800kg | 1100kg | Không có | |||||
Các yêu cầu tiện ích | Điều kiện môi trường cho phép | + 5 ~ 30 ° C | ||||||
Nguồn cấp | AC380V, 50 / 60Hz, ba pha, 30A | |||||||
Áp lực cấp nước làm mát * 6 | 02 ~ 0,4Mpa | |||||||
Tốc độ cấp nước làm mát * 6 | 8m³ / h | |||||||
Hoạt động tạm thời nước làm mát. phạm vi | +18 đến 23 ° C | |||||||
Mức độ ồn | 70 dB hoặc thấp hơn |
Ghi chú
1. Nếu yêu cầu giới hạn phơi sáng ở nhiệt độ cao + 60 ° C hoặc phạm vi phơi nhiễm nhiệt độ thấp giới hạn thấp hơn -60 ° C, vui lòng chọn tùy chọn phơi sáng ở nhiệt độ môi trường xung quanh
2. Nếu dao động nhiệt độ cần dưới ± 1,8 ° C, vui lòng chọn gói dao động nhiệt độ thấp.
3. Thời gian tăng / giảm nhiệt độ chỉ được áp dụng khi vận hành buồng độc lập
4. Nếu yêu cầu cửa trượt vận hành tự động, vui lòng chọn gói Cửa tự động
5. Bình ngưng làm mát bằng không khí / Bình ngưng làm mát bằng nước đều có sẵn
6. Chỉ áp dụng trên bình ngưng làm mát bằng nước
3. Thiết bị an toàn có độ chính xác cao Thử nghiệm sốc nhiệt không khí Buồng thử nghiệm sốc nhiệt PID + SSR (phương pháp điều khiển)
Điều khiển
Hoạt động và cài đặt được đơn giản hóa bằng cách sử dụng màn hình LCD màn hình cảm ứng (hướng dẫn hiển thị trên màn hình). Xác nhận at-aglance của các mẫu thử nghiệm, nhiệt độ khu vực thử nghiệm, chu kỳ nhiệt độ và hiển thị biểu đồ xu hướng.
Cài đặt | Nhập khóa tương tác bằng bảng cảm ứng |
Trưng bày | LCD (5,7 inch) |
Chức năng kiểm soát nhiệt độ | Khu vực thử nghiệm: nhiệt độ tiếp xúc. Buồng nóng: nhiệt độ trước sưởi ấm. Buồng lạnh: nhiệt độ làm mát trước. |
Điều khiển PID | |
Phạm vi nhiệt độ đặt trước | Nhiệt độ cao: 60 đến 200'C Nhiệt độ thấp: -78 đến 0'C |
Cài đặt độ phân giải | 1'C |
Đầu vào | Cặp nhiệt điện loại T (Đồng / Đồng-Niken) |
Phạm vi thiết lập và chỉ báo | Thời gian đặt trước: 0 phút. đến 99 giờ và 59 phút. Chu kỳ đặt trước: 1 đến 9,999 chu kỳ |
Chức năng phụ kiện | Hẹn giờ đặt trước Bảo vệ quá nhiệt / quá nhiệt Mất điện / lựa chọn phục hồi Cài đặt thời gian phục hồi nhiệt độ Bộ nhớ chương trình Tự động tắt nguồn Hiển thị thời gian lập trình Lựa chọn chế độ hoàn thành thử nghiệm Biểu đồ xu hướng Hiển thị lịch sử báo động Hiệu chuẩn cảm biến Giao tiếp RS-232 / USB |
4. Buồng thử nghiệm Sốc nhiệt độ chính xác cao Độ chính xác của buồng thử nghiệm Sốc nhiệt PID + SSR (phương pháp điều khiển) :

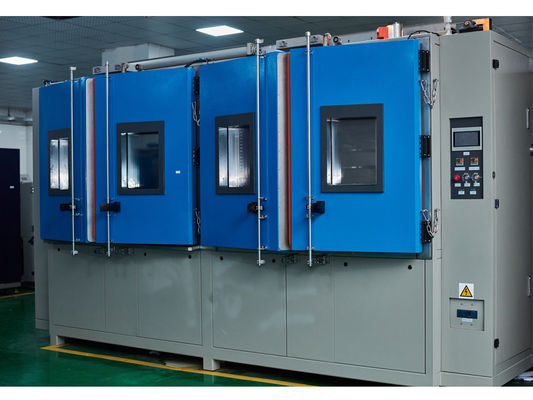

(Phòng thử nghiệm)
