Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz
Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz
Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

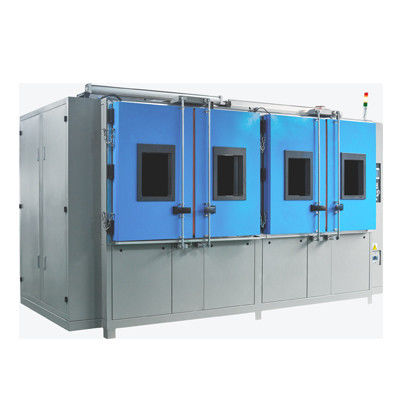

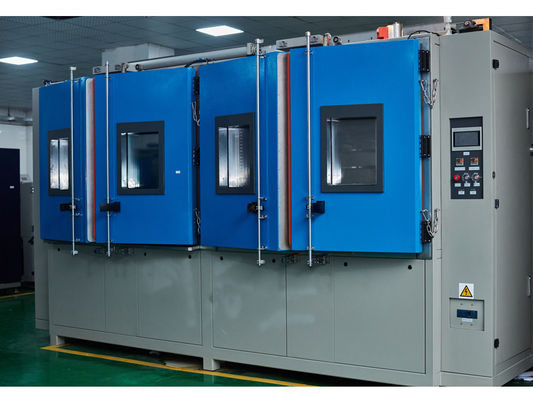

Hình ảnh lớn :  Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: Haida
Chứng nhận: CE,,ISO
Model Number: HD-E703
Thanh toán:
Minimum Order Quantity: 1
Giá bán: Negotiation
Packaging Details: Strong Wooden Case
Delivery Time: 15 Days After Order
Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Supply Ability: 75 Piece / Pieces Per Month

Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

Sự miêu tả
Nhiệt độ thấp. phạm vi tiếp xúc * 1: -65 đến 0 ° C Giới hạn dưới làm mát: -65 ° C
Nhiệt độ. kéo xuống thời gian * 3: Nhiệt độ xung quanh. đến -65 ° C trong vòng 70 phút Vật liệu bên ngoài: Thép tấm chống gỉ cán nguội
Mát hơn: Thép không gỉ hàn tấm trao đổi nhiệt Cung cấp điện: AC380V, 50 / 60Hz, ba pha, 30A
Điểm nổi bật:

Môi trường kiểm tra buồng

,

environmental lab testing equipment

Trao đổi nhiệt cán nguội Phòng thử nghiệm sốc nhiệt 50 / 60Hz

Sốc nhiệt.pdf

1. Mô tả:

Buồng thử nghiệm môi trường Bộ trao đổi nhiệt cán nguội Buồng nhiệt điều chỉnh nhiệt độ thấp và khe tích lũy nhiệt độ cao, sau khi mở van điều tiết, sẽ lấy nhiệt độ nóng và lạnh trong các khe thử nhập khẩu được lưu trữ để đạt được hiệu ứng chấn động nhiệt độ nhanh, với điều khiển nhiệt độ cân bằng hệ thống (BTC), thiết kế đặc biệt của hệ thống lưu thông không khí, cách kiểm soát SSR trong hệ thống điều khiển hệ thống thêm nhiệt bằng với lượng thất thoát nhiệt.

Vận hành hộp thử nghiệm tác động nóng và lạnh: tiền xử lý, kiểm tra ban đầu, kiểm tra, phục hồi,

Hệ thống điều hòa không khí


1, điều khiển không khí: tuần hoàn thông gió cưỡng bức, phương pháp cân bằng nhiệt (BTC). Phương pháp này không chỉ đề cập đến trường hợp hệ thống làm mát hoạt động liên tục, hệ thống điều khiển theo điểm đặt nhiệt độ của bộ gia nhiệt để kiểm soát đầu ra của kết quả bằng cách tự động tính toán đầu ra PID và cuối cùng đạt được trạng thái cân bằng động.

2, phương tiện lưu thông không khí: được xây dựng giữa ống dẫn quạt lưu thông không khí và trục dài bằng thép không gỉ, sử dụng tủ lạnh và hệ thống điều tiết hiệu quả năng lượng, bằng máy thở trao đổi nhiệt hiệu quả và hiệu quả, để đạt được mục đích thay đổi nhiệt độ. Bằng cách điều chỉnh cửa thoát khí điều chỉnh bu lông, do đó cải thiện đáng kể tính đồng nhất nhiệt độ buồng;

3, phương pháp làm mát không khí: trao đổi nhiệt không khí màng nhiều giai đoạn.

4, sưởi ấm không khí: lò sưởi điện mạ crôm niken chất lượng Watkins.

2. Thông số kỹ thuật của buồng thử nghiệm sốc nhiệt ở nhiệt độ cao và thấp :

Hệ thống

Kiểm tra hai vùng

bằng phương tiện chuyển mạch

Buồng ba vùng

Mô hình

HD-E703-

50A / HD-E703-50W

HD-E703-100A / HD-E703-100W

Tùy chỉnh

Hiệu suất

Khu vực thử nghiệm

Nhiệt độ cao. phạm vi tiếp xúc * 1

+ 60 ~ đến + 200 ° C

Nhiệt độ thấp. phạm vi tiếp xúc * 1

-65 đến 0 ° C

Nhiệt độ. dao động * 2

± 1,8 ° C

Buồng nóng

Giới hạn trên nhiệt trước

+ 200 ° C

Nhiệt độ. thời gian nóng lên * 3

Nhiệt độ xung quanh. đến + 200 ° C trong vòng 30 phút

Buồng lạnh

Giới hạn dưới làm mát

-65 ° C

Nhiệt độ. kéo xuống thời gian * 3

Nhiệt độ xung quanh. đến -65 ° C trong vòng 70 phút

Nhiệt độ. phục hồi (2 vùng)

Điều kiện phục hồi

Hai vùng: Nhiệt độ cao. tiếp xúc +

125 ° C 30 phút, nhiệt độ thấp. phơi sáng -40 ° C 30 phút; Mẫu vật 6,5 kg (giỏ mẫu 1,5kg)

Nhiệt độ. thời gian hồi phục

Trong vòng 10 phút.

Xây dựng

Vật liệu bên ngoài

Thép tấm chống gỉ cán nguội

Vật liệu khu vực thử nghiệm

Thép không gỉ

Cửa * 4

Cửa hoạt động bằng tay với nút mở khóa

Máy sưởi

Dải dây nóng

Đơn vị làm lạnh

Hệ thống * 5

Hệ thống làm lạnh theo tầng

Máy nén

Máy nén cuộn kín

Cơ chế mở rộng

Van mở rộng điện tử

Môi chất lạnh

Bên tạm thời cao: R404A, bên tạm thời thấp R23

Mát hơn

Thép không gỉ hàn tấm trao đổi nhiệt

Máy tuần hoàn không khí

Quạt Sirocco

Đơn vị lái xe giảm xóc

Xi lanh khí

Phụ kiện

Cổng cáp có đường kính 100mm ở bên trái (bên phải và kích thước đường kính được thiết kế riêng có sẵn dưới dạng tùy chọn), mẫu vật

thiết bị đầu cuối điều khiển cung cấp điện

Kích thước bên trong (W x H x D)

350 x 400 x 350

500 x 450 x 450

Tùy chỉnh

Công suất khu vực kiểm tra

50L

100L

Tùy chỉnh

Tải khu vực thử nghiệm

5 kg

10 kg

Tùy chỉnh

Kích thước bên ngoài (W x H x D)

1230 x 1830 x 1270

1380 x 1980 x 1370

Cust

bỏ sót

Cân nặng

800kg

1100kg

Không có

Các yêu cầu tiện ích

Điều kiện môi trường cho phép

+ 5 ~ 30 ° C

Nguồn cấp

AC380V, 50 / 60Hz,

ba pha, 30A

Áp lực cấp nước làm mát * 6

02 ~ 0,4Mpa

Tốc độ cấp nước làm mát * 6

8m³ / h

Hoạt động tạm thời nước làm mát. phạm vi

+18 đến 23 ° C

Mức độ ồn

70 dB hoặc thấp hơn

Buồng sốc hoạt động như sau:

1, Bể chứa nhiệt độ thấp: nhiệt độ bể được xác định bởi trạng thái của ống sưởi, thiết bị bay hơi và trạng thái làm việc của quạt. Sau khi van giãn nở điều tiết chất làm lạnh chảy vào thiết bị bay hơi trong buồng làm việc, buồng làm việc hấp thụ nhiệt và khí hóa, để giảm nhiệt độ của buồng làm việc; Chất làm lạnh khí hóa được hút và nén đến nhiệt độ cao, khí áp suất cao vào máy nén ngưng tụ Nó được ngưng tụ thành chất lỏng, và sau đó là chương trình sàng lọc, và cuối cùng qua van giãn nở được điều tiết sau khi vào lại buồng làm việc và thiết bị bay hơi hấp thụ nhiệt và khí hóa và sau đó được nén bởi máy hút.

2, Bể chứa nhiệt độ cao: tín hiệu cảm biến nhiệt độ bộ điều khiển trung tâm từ tức thời phát hiện và tín hiệu nhiệt độ cài đặt được so sánh, tín hiệu so sánh thu được từ tín hiệu đầu ra mạch logic PID để điều khiển rơle trạng thái rắn bị tắt hoặc điều chỉnh mức công suất đầu ra tỷ lệ thời gian làm nóng, để đạt được mục đích kiểm soát nhiệt độ tự động.

3, Buồng thử nghiệm sốc nhiệt độ: đồng hồ tự động điều khiển van nhiệt độ cao, nhiệt độ thấp hoặc cao giữa buồng lưu trữ được chuyển đổi tương ứng để tạo thành một hệ thống lưu thông không khí kín và hộp hoặc hộp nhiệt độ thấp, nhanh chóng đạt được các thử nghiệm nhiệt độ mục tiêu.

Ghi chú

1. Nếu yêu cầu giới hạn phơi sáng ở nhiệt độ cao + 60 ° C hoặc phạm vi phơi nhiễm nhiệt độ thấp giới hạn thấp hơn -60 ° C, vui lòng chọn tùy chọn phơi sáng ở nhiệt độ môi trường xung quanh

2. Nếu dao động nhiệt độ cần dưới ± 1,8 ° C, vui lòng chọn gói dao động nhiệt độ thấp.

3. Thời gian tăng / giảm nhiệt độ chỉ được áp dụng khi vận hành buồng độc lập

4. Nếu yêu cầu cửa trượt vận hành tự động, vui lòng chọn gói Cửa tự động

5. Bình ngưng làm mát bằng không khí / Bình ngưng làm mát bằng nước đều có sẵn

6. Chỉ áp dụng trên bình ngưng làm mát bằng nước

3. Thiết bị an toàn của buồng thử nghiệm sốc nhiệt ở nhiệt độ cao và thấp :

  1. Buồng nóng công tắc bảo vệ quá nhiệt
  2. Buồng lạnh bảo vệ quá nhiệt
  3. Báo động quá tải không khí
  4. Tủ lạnh bảo vệ áp suất cao / thấp
  5. Công tắc nhiệt độ máy nén
  6. Chuyển đổi áp suất không khí
  7. Cầu chì
  8. Rơle treo nước (chỉ làm mát bằng nước)
  9. Bộ ngắt mạch máy nén
  10. Bộ ngắt mạch nóng
  11. Khu vực kiểm tra quá nhiệt / bảo vệ quá nhiệt
  12. Van lọc không khí

Điều khiển

Hoạt động và cài đặt được đơn giản hóa bằng cách sử dụng màn hình LCD màn hình cảm ứng (hướng dẫn hiển thị trên màn hình). Xác nhận at-aglance của các mẫu thử nghiệm, nhiệt độ khu vực thử nghiệm, chu kỳ nhiệt độ và hiển thị biểu đồ xu hướng.

Cài đặt

Nhập khóa tương tác bằng bảng cảm ứng

Trưng bày

LCD (5,7 inch)

Chức năng kiểm soát nhiệt độ

Khu vực thử nghiệm: nhiệt độ tiếp xúc.

Buồng nóng: nhiệt độ trước sưởi ấm.

Buồng lạnh: nhiệt độ làm mát trước.

Điều khiển PID

Phạm vi nhiệt độ đặt trước

Nhiệt độ cao: 60 đến 200'C

Nhiệt độ thấp: -78 đến 0'C

Cài đặt độ phân giải

1'C

Đầu vào

Cặp nhiệt điện loại T (Đồng / Đồng-Niken)

Phạm vi thiết lập và chỉ báo

Thời gian đặt trước: 0 phút. đến 99 giờ và 59 phút.

Chu kỳ đặt trước: 1 đến 9,999 chu kỳ

Chức năng phụ kiện

Hẹn giờ đặt trước

Bảo vệ quá nhiệt / quá nhiệt

Mất điện / lựa chọn phục hồi

Cài đặt thời gian phục hồi nhiệt độ

Bộ nhớ chương trình

Tự động tắt nguồn

Hiển thị thời gian lập trình

Lựa chọn chế độ hoàn thành thử nghiệm

Biểu đồ xu hướng

Hiển thị lịch sử báo động

Hiệu chuẩn cảm biến

Giao tiếp RS-232 / USB

Bảo trì hàng ngày


1. Sốc nhiệt cho tôi, tắt máy lâu không được sử dụng thường xuyên cứ sau một nửa công suất, thời gian cấp điện không dưới một giờ và các phụ tùng và thiết bị kiểm tra liên quan đang hoạt động bình thường.

2. Nên sử dụng hộp chống sốc nóng và lạnh thường xuyên: mức độ sạch vì thử nghiệm khác nhau, trong hiệu ứng lưu thông không khí cưỡng bức, sẽ thu thập rất nhiều hạt bụi và các vật nhỏ khác trên thiết bị bay hơi nên được làm sạch thường xuyên.

3. Quạt tuần hoàn nhiệt độ thấp, quạt ngưng tụ và hiệu chỉnh cân bằng sạch: làm sạch và bay hơi tương tự nhau vì buồng môi trường làm việc khác nhau, quạt tuần hoàn, sẽ thu thập rất nhiều bụi trên quạt ngưng tụ và các vật thể hạt nhỏ khác nên thường xuyên làm sạch.

4. Để di chuyển thiết bị sốc nhiệt cho tôi tại Paddy ASHDOWN Lai hướng dẫn nhân viên kỹ thuật tốt nhất, để tránh làm hỏng thiết bị, như tự di chuyển của khách hàng, phải có thợ điện chuyên nghiệp trước khi bật nguồn để xác nhận hoạt động chính xác của mạch, hoặc sẽ đốt các thành phần liên quan đến thiết bị.

4. xem:

(Phòng thử nghiệm)
