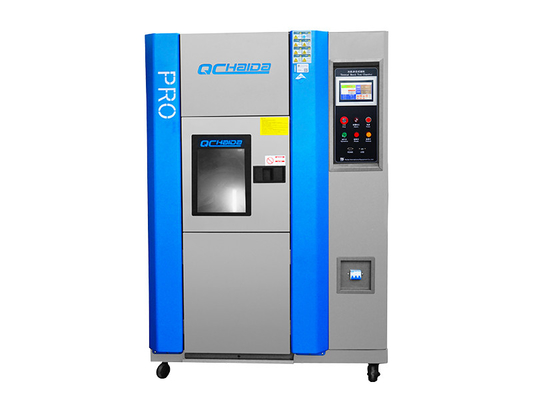

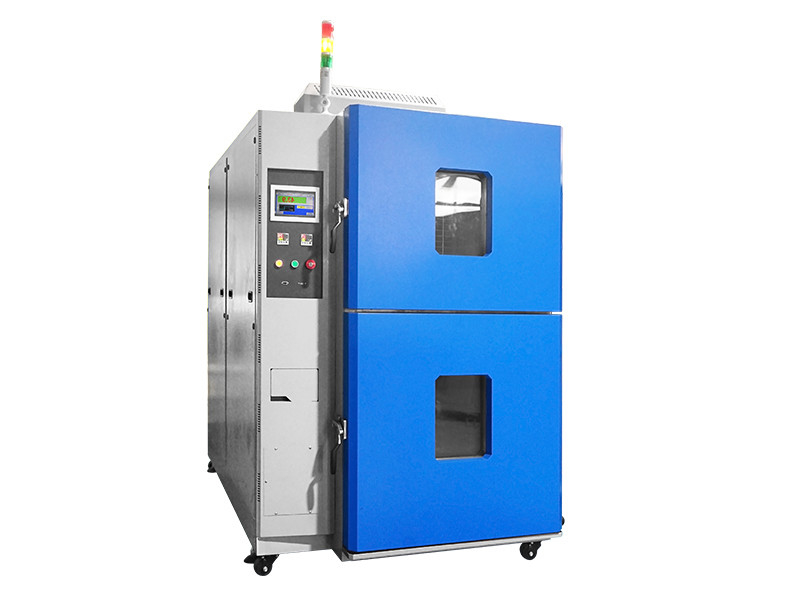

Shock testing dry air purge system Viewing window Thermal Shock Chamber

Thử nghiệm sốc hệ thống lọc không khí khô Cửa sổ xem Buồng sốc nhiệt

Sốc nhiệt.pdf

1. Mô tả:

Thử nghiệm sốc hệ thống lọc không khí khô Cửa sổ xem Phòng chống sốc nhiệt là máy thử nghiệm hoàn hảo các linh kiện điện tử, kim loại, vật liệu hóa học, linh kiện tự động hóa, mô-đun truyền thông, công nghiệp quốc phòng, công nghiệp hàng không vũ trụ, BGA, chất nền PCB, IC chip điện tử, gốm bán dẫn và vật liệu polymer cao. Ngay lập tức bởi nhiệt độ cực cao và môi trường nhiệt độ cực thấp có thể chịu đựng liên tục, nhờ đó thay đổi hóa học trong thời gian ngắn nhất để kiểm tra sự giãn nở và co lại do nhiệt gây ra bởi thiệt hại vật lý

2. Thông số kỹ thuật của máy mô phỏng sốc nhiệt độ cao và nhiệt độ thấp ba vùng:

Tính năng sản phẩm

1. Thời gian khám phá nhiệt độ r của mẫu được rút ngắn bởi hai trường hợp.

2. Phương pháp hai hộp được áp dụng để rút ngắn thời gian thử nghiệm.

3. Giảm đáng kể tác động rung của mẫu khi nó di chuyển trong khu vực thí nghiệm.

4. Với chức năng phục hồi nhiệt độ phòng. Sau đó mẫu có thể được gỡ bỏ một cách an toàn sau khi thử nghiệm.

5. Dễ dàng đo mẫu và được trang bị dây cáp điện áp bên ngoài.

3. Thiết bị an toàn của máy mô phỏng sốc nhiệt độ cao và nhiệt độ thấp ba vùng:

1. Buồng nóng công tắc bảo vệ quá nhiệt
2. Buồng lạnh bảo vệ quá nhiệt
3. Báo động quá tải không khí
4. Tủ lạnh bảo vệ áp suất cao / thấp
5. Công tắc nhiệt độ máy nén
6. Chuyển đổi áp suất không khí
7. Cầu chì
8. Rơle treo nước (chỉ làm mát bằng nước)
9. Bộ ngắt mạch máy nén
10. Bộ ngắt mạch nóng
11. Khu vực kiểm tra quá nhiệt / bảo vệ quá nhiệt
12. Van lọc không khí

Thiết kế kết cấu

1. Vỏ: Phun thép tấm mạ kẽm, xử lý phun bề mặt.

2. Lớp lót: thép không gỉ SUS 304.

3. Lớp cách nhiệt: Tấm xốp polyurethane và sợi thủy tinh.

4. Niêm phong: Nguyên liệu cao su silicon có độ tinh khiết cao của Toshiba, ngăn ngừa lão hóa hiệu quả.

5. Máy sưởi: Máy sưởi điện hợp kim Ni Cr.

6. Giỏ đựng mẫu: thép không gỉ SUS 304;

5 giỏ kim loại lưới; 100L: W700 * H40 * D410MM / Khả năng chịu lực 5kg 300L: W970 * H40 * D680MM / Khả năng chịu lực 10kg.

Điều khiển

Hoạt động và cài đặt được đơn giản hóa bằng cách sử dụng màn hình LCD màn hình cảm ứng (hướng dẫn hiển thị trên màn hình). Xác nhận at-aglance của các mẫu thử nghiệm, nhiệt độ khu vực thử nghiệm, chu kỳ nhiệt độ và hiển thị biểu đồ xu hướng.

Hệ thống điều hòa không khí

1, điều khiển không khí: tuần hoàn thông gió cưỡng bức, phương pháp cân bằng nhiệt (BTC). Phương pháp này không chỉ đề cập đến trường hợp hệ thống làm mát hoạt động liên tục, hệ thống điều khiển theo điểm đặt nhiệt độ của bộ gia nhiệt để kiểm soát đầu ra của kết quả bằng cách tự động tính toán đầu ra PID và cuối cùng đạt được trạng thái cân bằng động.
2, phương tiện lưu thông không khí: được xây dựng giữa ống dẫn quạt lưu thông không khí và trục dài bằng thép không gỉ, sử dụng tủ lạnh và hệ thống điều tiết hiệu quả năng lượng, bằng máy thở trao đổi nhiệt hiệu quả và hiệu quả, để đạt được mục đích thay đổi nhiệt độ. Bằng cách điều chỉnh cửa thoát khí điều chỉnh bu lông, do đó cải thiện đáng kể tính đồng nhất nhiệt độ buồng;
3, phương pháp làm mát không khí: trao đổi nhiệt không khí màng nhiều giai đoạn.
4, sưởi ấm không khí: lò sưởi điện mạ crôm niken chất lượng Watkins.

Hành động bảo trì Cham Shock nhiệt

1, một sự lựa chọn hợp lý của vị trí lắp đặt để cài đặt các biện pháp: nơi khô ráo, không mưa và tuyết.
2, các biện pháp kiểm tra đủ điều kiện bằng tay hàng ngày đối với vật liệu cách nhiệt là ống hơi bị hỏng bị chặn cho xác nhận kỹ thuật và công nghệ xử lý.
3, báo động có thể được cài đặt như rò rỉ hơi có điều kiện hoặc trạng thái tắt nguồn của âm thanh báo động và thiết bị nhỏ nhẹ để tạo điều kiện cho việc phát hiện các biện pháp đóng băng rủi ro và khắc phục kịp thời.
4, các biện pháp kiểm tra bảo trì dụng cụ của khu vực chịu trách nhiệm kiểm tra thường xuyên bằng một tuyến kiểm tra định trước. Để kiểm tra kiểm tra cách điện của van đường ống là bình thường, lò ấp là bình thường, phương tiện kỵ nước là bình thường, bao bì vật liệu cách nhiệt còn nguyên vẹn, cung cấp điện sưởi ấm và các thành phần khác là bình thường.

4. Chế độ thử nghiệm mô phỏng sốc nhiệt độ cao và thấp ở ba vùng:

(Phòng thử nghiệm)
