Thông tin chi tiết sản phẩm:
|
Cách sử dụng: | Máy đo độ bền căng của vật liệu | tối đa. thử tải: | 1000KN |
---|---|---|---|
Phạm vi tải: | 6KN-1000KN | tối đa. không gian kéo: | 800mm (bao gồm cả hành trình piston) |
tối đa. Không gian nén: | 700mm (bao gồm cả hành trình piston) | Trưng bày: | Điều khiển và hiển thị máy tính |
Chế độ kẹp: | thủy lực | Kích thước của khung tải: | 990×600×2435mm |
Kích thước của bộ điều khiển: | 1140×700×930mm | ||
Làm nổi bật: | laboratory testing equipment,lab testing equipment |

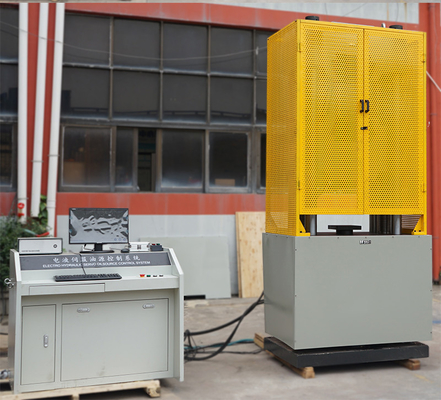

Thiết bị kiểm tra độ bền toàn cầu Phòng thí nghiệm điều khiển máy tính Máy kiểm tra độ bền kéo thủy lực
Giới thiệu:
Máy kiểm tra độ bền kéo thủy lựcphù hợp để thực hiện các thí nghiệm thử nghiệm như thử nghiệm kéo, nén, uốn và cắt đối với tất cả các loại vật liệu kim loại và vật liệu phi kim loại như nhựa, bê tông, xi măng, v.v.
Xi lanh dầu được đặt ở dưới cùng của máy và với các khung không gian kép, không gian thử nghiệm có thể được điều chỉnh tự động.Bộ điều khiển bao gồm máy tính và hệ thống điều khiển, nó xử lý các chế độ điều khiển ứng suất, biến dạng và dịch chuyển, dữ liệu thử nghiệm có thể được lưu trữ theo ý muốn, dữ liệu và đường cong có thể được phân tích lại, khuếch đại một phần và chỉnh sửa lại dữ liệu, điều kiện thử nghiệm ( mẫu, phép đo) có thể lập trình được, tất cả các đặc tính cơ học có thể được lấy tự động và in toàn bộ báo cáo thử nghiệm và đường cong.
Những đặc điểm chính:
1, Cấu trúc: Máy có bốn cột và vít đôi có độ cứng chắc chắn, thiết lập giảm xi lanh dầu. Đó là Động cơ chính bao gồm một giá đỡ có thể điều chỉnh và một phần tử khung làm việc của máy
2, Hệ thống truyền động: Vít không di chuyển, dầm đi lên và xuống
3, Hệ thống điều khiển: hệ thống điều khiển kỹ thuật số đầy đủ, nhận ra lực thử nghiệm, biến dạng mẫu vật, dịch chuyển pít-tông và điều khiển vòng lặp kín của quá trình thử nghiệm.Nó cũng có thể in báo cáo thử nghiệm hoàn chỉnh và đường cong.Nó hoàn toàn phù hợp với yêu cầu GB/T228-2002.
4, Đa bảo vệ: Bảo vệ đột quỵ: Khi ram đến vị trí giới hạn trên, động cơ của bơm dầu sẽ dừng, đó là với Bộ giới hạn vị trí;nút dừng khẩn cấp;hệ thống điều khiển có thể tự động bảo vệ khi quá tải, quá tệ, quá điện áp, quá nhiệt
5. Tải trọng: sử dụng cảm biến tải trọng để đảm bảo độ chính xác, độ tin cậy và tính nhất quán cao;
6. Dịch chuyển: sử dụng bộ mã hóa quang học với độ chính xác và ổn định cao;
7.Strain: Áp dụng máy đo độ giãn điện tử có độ chính xác cao
Thông số kỹ thuật chính:
Người mẫu: |
HD-B616-3 |
tối đa.Tải trọng thử nghiệm: |
100T |
Sai số tương đối của giá trị tải: |
±1% |
tối đa.Ram đột quỵ: |
250mm |
tối đa.Không gian chịu kéo: |
800mm (bao gồm cả hành trình piston) |
tối đa.Không gian nén: |
700mm (bao gồm cả hành trình piston) |
Trưng bày: |
Điều khiển và hiển thị máy tính |

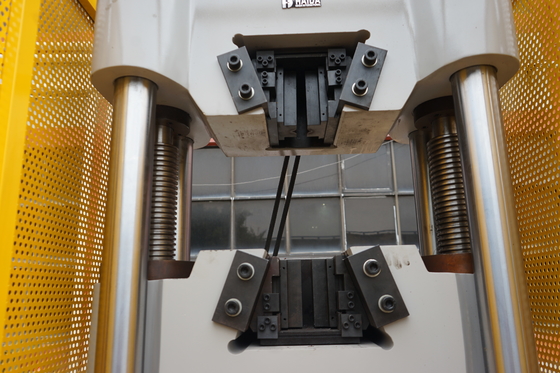

Kẹp kéo cho mẫu tròn: |
φ6-φ26mm |
Kẹp kéo cho mẫu phẳng: |
0-15mm |
Khoảng cách cho hai cột: |
500mm |
Kích thước trục lăn trên và dưới: |
200x200mm |
Khoảng uốn: |
450mm |
Chiều rộng của con lăn uốn: |
140mm |
đường kính.của con lăn uốn: |
30 mm |
Chế độ kẹp: |
thủy lực |
đầu dò: |
load cell |
Đo biến dạng: |
YYU–10/50 |
Kích thước của khung tải: |
990×600×2435mm |
Kích thước của bộ điều khiển: |
1140×700×930mm |
Tất cả trọng lượng: |
2800kg |
Phụ kiện tiêu chuẩn chính:
Trục trên và dưới để nén (200x200mm) |
1 bộ |
Giãn kế |
1 bộ |
Kẹp mẫu tròn cho độ bền kéo ( φ6-φ26mm ) |
1 bộ |
Kẹp mẫu phẳng cho độ bền kéo ( 0-15mm ) |
1 bộ |
phụ kiện uốn |
1 bộ |
Tế bào tải chính xác cao |
1 bộ |
Bộ mã hóa quang điện có độ chính xác cao Đo độ dịch chuyển |
1 bộ |
Máy bơm áp suất cao |
1 bộ |
Van tỷ lệ |
1 bộ |
Van servo điện-thủy lực |
1 bộ |
Phụ kiện cắt (Phụ kiện tùy chọn) |
1 bộ |
Những sảm phẩm tương tự | |

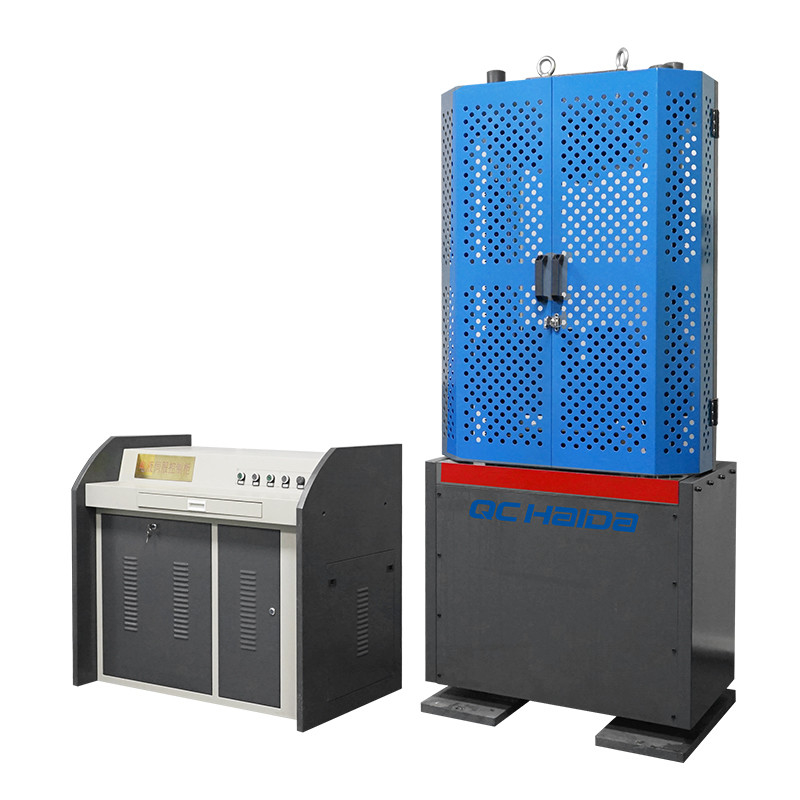

HD609B-S | |

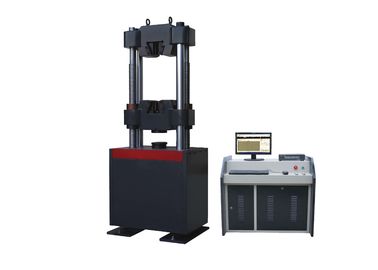

HD-604B-S |
|
|
Phòng thí nghiệm Máy kiểm tra độ bền kéo thủy lực để uốn, cắt, bóc vỏ |
Đặc điểm của nguyên lý áp suất thủy lực
● Áp dụng bơm cao áp nhập khẩu, giảm tiếng ồn, áp suất ổn định
● Hệ thống động và thiết kế tích hợp bảng điều khiển, dễ vận hành, tiết kiệm không gian thử nghiệm
● Xử lý bề mặt bằng phun sơn, ngoại hình đẹp
Giới thiệu tóm tắt Hệ thống điều khiển STC300
Hệ thống điều khiển vòng kín hoàn toàn kỹ thuật số STC300 có nhiều tính năng tiên tiến và đổi mới công nghệ, chủ yếu được phản ánh trong:
● Để đạt được lực thử nghiệm, quá trình biến dạng mẫu thử, dịch chuyển pít-tông và quá trình thử nghiệm, điều khiển bốn vòng kín;
● Hệ thống thu thập dữ liệu bao gồm các kênh chuyển đổi A/D 24 bit độ chính xác cao 4 chiều.Độ phân giải tối đa lên tới 1/300000, đầy đủ bất kể phần nào;
● Sử dụng BB, AD, Xilinx và thiết bị tích hợp thương hiệu gốc khác, thiết kế hoàn toàn kỹ thuật số;
● Đáp ứng tiêu chuẩn PCI, máy tính và cài đặt nhận dạng tự động,;
● Hệ thống đo lường điện tử không có các bộ phận tương tự như chiết áp để đảm bảo khả năng thay thế lẫn nhau để dễ dàng bảo trì và thay thế.
