Thông tin chi tiết sản phẩm:
|
| Nhiệt độ. dao động * 2: | ± 1,8 ° C | Pre-nhiệt độ giới hạn: | + 200° C |
|---|---|---|---|
| Nhiệt độ. thời gian nóng lên * 3: | Nhiệt độ xung quanh. đến + 200 ° C trong vòng 30 phút | Giới hạn dưới làm mát: | -65 ° C |
| Nhiệt độ. kéo xuống thời gian * 3: | Nhiệt độ xung quanh. đến -65 ° C trong vòng 70 phút | Vật liệu bên ngoài: | Thép tấm chống gỉ cán nguội |
| Cung cấp điện: | AC380V, 50 / 60Hz, ba pha, 30A | Áp lực cấp nước làm mát * 6: | 02 ~ 0,4Mpa |
| Điểm nổi bật: | Môi trường kiểm tra buồng,environmental lab testing equipment |
||

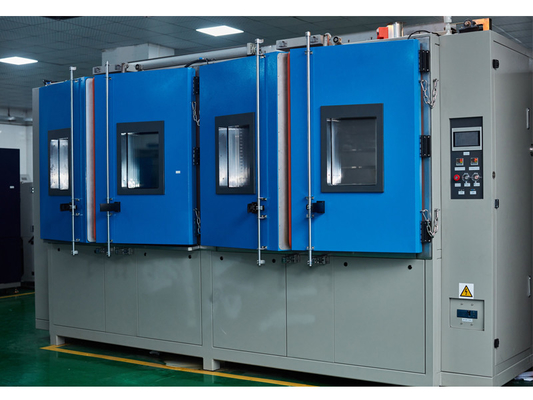

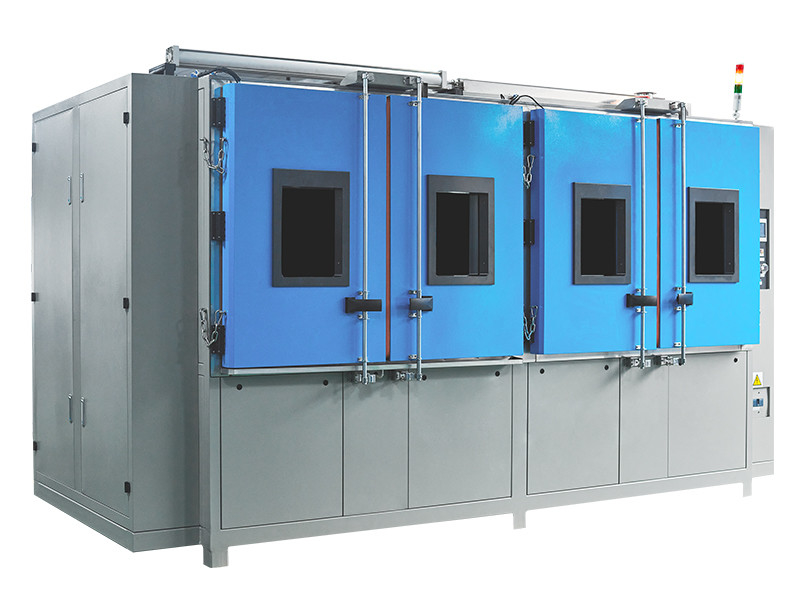

Bình ngưng bay hơi Nhiệt BTC Tye Air Circulation Heat Shock Chamber
1. Mô tả:
Bình ngưng bay hơi Nhiệt BTC Phòng sốc nhiệt lưu thông không khí Tye được sử dụng để kiểm tra hoặc kết cấu vật liệu tổng hợp, ngay lập tức bởi nhiệt độ cực cao và nhiệt độ thấp trong môi trường liên tục có thể chịu đựng được mức độ, trong thời gian ngắn nhất để kiểm tra các dải nhiệt của nó lạnh co lại do thiệt hại hóa học hoặc vật lý
Đạt tiêu chuẩn:
Phương pháp thử GB / T2423.1 ở nhiệt độ thấp; Phương pháp thử nhiệt độ cao GB / T2423.2;
Kiểm tra nhiệt độ GB / T2423,22; Thử nghiệm tác động nhiệt độ GJB150.5;
Thử nghiệm tác động nhiệt độ GJB360.7-87; GJB367.2-87, thử nghiệm tác động nhiệt độ 405.
Buồng thử nhiệt độ sê-ri SJ / y73 T10187-91 Sê-ri thử nghiệm nhiệt độ sê-ri SJ / y73 T10186-91
IEC68-2-14 _ phương pháp thử nghiệm GB / T2424.13 N_ thay đổi nhiệt độ - Phương pháp thử nghiệm 2002 cho hướng dẫn thử nghiệm thay đổi nhiệt độ
Kiểm tra thời tiết nhiệt độ GB / T2423.22-2002 QC / T17-92 phụ tùng ô tô
Chương trình thử nghiệm sốc nhiệt EIA364-32 (chu kỳ nhiệt độ) đầu nối điện và ổ cắm của đánh giá tác động môi trường
hệ thống lạnh
hệ thống làm lạnh và máy nén: Để đảm bảo tốc độ làm mát buồng và yêu cầu nhiệt độ tối thiểu, buồng thử nghiệm sử dụng hệ thống làm lạnh tự do tầng nhị phân của máy nén khí COPELANDBAN của Đức bao gồm máy nén bán kín. Hệ thống chu trình làm lạnh tầng bao gồm một chu trình làm lạnh áp suất cao và áp suất thấp, được kết nối với thiết bị ngưng tụ bay hơi container, thiết bị bay hơi và thiết bị ngưng tụ sẽ hoạt động như một thiết bị bay hơi lưu thông áp suất thấp như một thiết bị ngưng tụ lưu thông áp suất cao.
Thiết kế và ứng dụng công nghệ điều tiết năng lượng hệ thống lạnh, một phương pháp xử lý hiệu quả có thể đảm bảo nhưng cũng có thể điều chỉnh năng lượng và năng lực làm lạnh trong trường hợp hoạt động bình thường của bộ phận làm lạnh, do đó chi phí vận hành của hệ thống lạnh bị hỏng đến một trạng thái hơn của nền kinh tế.
công trình điện lạnh:
Mức độ của chu trình làm lạnh được sử dụng đối với thẻ nếu chu trình, bao gồm hai quá trình đẳng nhiệt và hai quá trình đáng tin cậy, có quy trình như sau: một chất làm lạnh qua máy nén được nén ở áp suất cao hơn, tiêu thụ năng lượng nhiệt độ khí thải sau khi môi chất lạnh đi qua thiết bị ngưng tụ đẳng nhiệt trong và xung quanh nhiệt trung bình trao đổi nhiệt trung bình đến bốn tuần. Sau khi môi chất lạnh chảy qua van ngắt hoạt động mở rộng đáng tin cậy, khi nhiệt độ môi chất lạnh giảm. Vòng lặp này nhiều lần để đạt được mục đích làm mát.
Thông số kỹ thuật
Hệ thống | Kiểm tra hai vùng bằng phương pháp chuyển mạch giảm xóc | |||||||
Buồng ba vùng | ||||||||
Mô hình | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Tùy chỉnh | |||||
Hiệu suất | Khu vực thử nghiệm | Nhiệt độ cao. phạm vi tiếp xúc * 1 | + 60 ~ đến + 200 ° C | |||||
Nhiệt độ thấp. phạm vi tiếp xúc * 1 | -65 đến 0 ° C | |||||||
Nhiệt độ. dao động * 2 | ± 1,8 ° C | |||||||
Buồng nóng | Giới hạn trên nhiệt trước | + 200 ° C | ||||||
Nhiệt độ. thời gian nóng lên * 3 | Nhiệt độ xung quanh. đến + 200 ° C trong vòng 30 phút | |||||||
Buồng lạnh | Giới hạn dưới làm mát | -65 ° C | ||||||
Nhiệt độ. kéo xuống thời gian * 3 | Nhiệt độ xung quanh. đến -65 ° C trong vòng 70 phút | |||||||
Nhiệt độ. phục hồi (2 vùng) | Điều kiện phục hồi | Hai vùng: Nhiệt độ cao. phơi sáng + 125 ° C 30 phút, nhiệt độ thấp. phơi sáng -40 ° C 30 phút; Mẫu vật 6,5 kg (giỏ mẫu 1,5kg) | ||||||
Nhiệt độ. thời gian hồi phục | Trong vòng 10 phút. | |||||||
Xây dựng | Vật liệu bên ngoài | Thép tấm chống gỉ cán nguội | ||||||
Vật liệu khu vực thử nghiệm | Thép không gỉ | |||||||
Cửa * 4 | Cửa hoạt động bằng tay với nút mở khóa | |||||||
Máy sưởi | Dải dây nóng | |||||||
Đơn vị làm lạnh | Hệ thống * 5 | Hệ thống làm lạnh theo tầng | ||||||
Máy nén | Máy nén cuộn kín | |||||||
Cơ chế mở rộng | Van mở rộng điện tử | |||||||
Môi chất lạnh | Bên tạm thời cao: R404A, bên tạm thời thấp R23 | |||||||
Mát hơn | Thép không gỉ hàn tấm trao đổi nhiệt | |||||||
Máy tuần hoàn không khí | Quạt Sirocco | |||||||
Đơn vị lái xe giảm xóc | Xi lanh khí | |||||||
Phụ kiện | Cổng cáp có đường kính 100mm ở phía bên trái (bên phải và kích thước đường kính được thiết kế riêng có sẵn dưới dạng tùy chọn), thiết bị đầu cuối điều khiển cung cấp điện mẫu | |||||||
Kích thước bên trong (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | Tùy chỉnh | |||||
Công suất khu vực kiểm tra | 50L | 100L | Tùy chỉnh | |||||
Tải khu vực thử nghiệm | 5 kg | 10 kg | Tùy chỉnh | |||||
Kích thước bên ngoài (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Tùy chỉnh | |||||
Cân nặng | 800kg | 1100kg | Không có | |||||
| Các yêu cầu tiện ích | Điều kiện môi trường cho phép | + 5 ~ 30 ° C | ||||||
Nguồn cấp | AC380V, 50 / 60Hz, ba pha, 30A | |||||||
Áp lực cấp nước làm mát * 6 | 02 ~ 0,4Mpa | |||||||
Tốc độ cấp nước làm mát * 6 | 8m³ / h | |||||||
Hoạt động tạm thời nước làm mát. phạm vi | +18 đến 23 ° C | |||||||
Độ ồn | 70 dB hoặc thấp hơn | |||||||
Ghi chú
1. Nếu yêu cầu giới hạn phơi sáng ở nhiệt độ cao + 60 ° C hoặc phạm vi phơi nhiễm nhiệt độ thấp giới hạn thấp hơn -60 ° C, vui lòng chọn tùy chọn phơi sáng ở nhiệt độ môi trường xung quanh
2. Nếu dao động nhiệt độ cần dưới ± 1,8 ° C, vui lòng chọn gói dao động nhiệt độ thấp.
3. Thời gian tăng / giảm nhiệt độ chỉ được áp dụng khi vận hành buồng độc lập
4. Nếu yêu cầu cửa trượt vận hành tự động, vui lòng chọn gói Cửa tự động
5. Bình ngưng làm mát bằng không khí / Bình ngưng làm mát bằng nước đều có sẵn
6. Chỉ áp dụng trên bình ngưng làm mát bằng nước
