Thông tin chi tiết sản phẩm:
|
| Quyền lực: | AC380V±10% | Kích thước: | 2900mm×2700mm×1800mm |
|---|---|---|---|
| chu kỳ kiểm tra: | 30000 chu kỳ | Kích thước tối đa của nệm: | 2200m×2000m×400mm |
| Thùng gỗ hình trụ (EN1957): | 140kg, dài 1000mm | Đột quỵ: | 350mm |
| Làm nổi bật: | Máy kiểm tra đồ nội thất với bộ điều khiển PLC,Máy kiểm tra đồ nội thất nệm tích hợp |
||

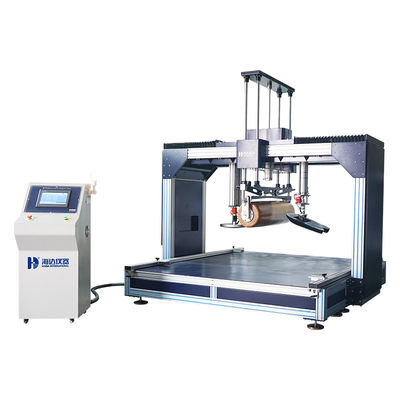

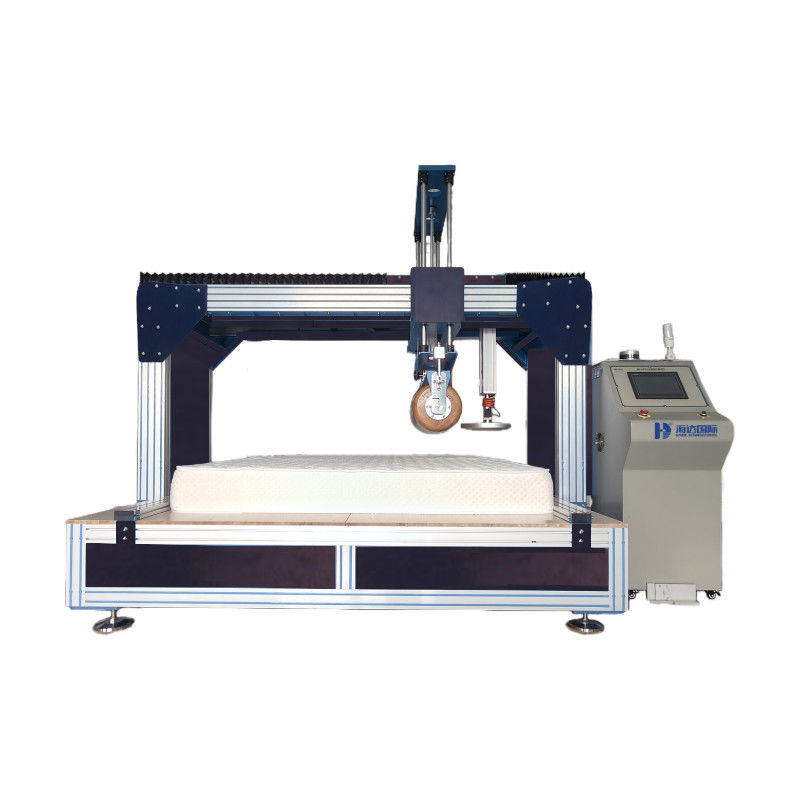

Máy kiểm tra nệm tích hợp thiết bị kiểm tra nệm (Bộ điều khiển PLC)
THÔNG SỐ KỸ THUẬT CHUNG
Kích thước đóng gói ước tính: (W*D*H) 3000*1600*2000mm
Nguồn điện: 3-PH, 380V±10%, 50/60Hz
Tổng trọng lượng ước tính: 1300kg
Mã HS: 9024800000
BA CHỨC NĂNG
1) KIỂM TRA ĐỘ BỀN
TÍNH NĂNG TIÊU CHUẨN
| Trống gỗ hình trụ (EN1957) | 140kg, chiều dài 1000mm |
| Kích thước tối đa của nệm | 2200m×2000m×400mm |
| Tốc độ kiểm tra | 0-20 vòng/phút |
| Phương pháp điều khiển | PLC |
| Chu kỳ kiểm tra | 30000 chu kỳ |
| Kích thước | 2900mm×2700mm×1800mm |
| Nguồn | AC380V±10%, 50/60Hz, ba pha |
| Theo nệm khác nhau để điều chỉnh hành trình lăn (điều chỉnh vị trí công tắc giới hạn) | |
| Hướng dẫn ma sát thấp, đảm bảo trọng lượng trống đầy đủ trên nệm. | |
| Màn hình cảm ứng LCD cung cấp khả năng điều khiển và cài đặt dễ dàng. | |
TIÊU CHUẨN KIỂM TRA
EN 1957
Thông số kỹ thuật con lăn:
Chiều dài: 1000mm
Đường kính con lăn: φ300mm
AỨNG DỤNG & MỤC ĐÍCH KIỂM TRA
Sử dụng trống gỗ hình lục giác ngang hoặc hình trụ (cả hai đầu có đường kính 250 mm, phần giữa 300 mm, lăn qua lăn lại trên nệm, mô phỏng chuyển động của con người để đánh giá độ bền của nệm.
Máy kiểm tra độ bền của nệm đã được sản xuất để xác định độ bền của bất kỳ loại nệm và bộ phận lò xo hộp nào, bất kể vật liệu cấu tạo, bằng cách mô phỏng các điều kiện sử dụng lâu dài. Nó bao gồm một con lăn có trọng lượng di chuyển theo chiều rộng trên một nệm thử nghiệm để mô phỏng chuyển động của cơ thể. Chiều dài của hành trình mà Con lăn di chuyển có thể dễ dàng điều chỉnh, bằng cách trượt các bộ điều chỉnh hành trình sang trái hoặc phải, để phù hợp với nệm liên quan đang được thử nghiệm. Việc dỡ và nạp Con lăn lên nệm thử nghiệm được thực hiện dễ dàng thông qua một bộ phận nâng được điều khiển bằng động cơ.
2) KIỂM TRA ĐỘ CỨNG & THAY ĐỔI CHIỀU CAO THEO TIÊU CHUẨN EN
Tổng cộng ba lần kiểm tra độ cứng:
1. Kiểm tra độ cứng sau 100 chu kỳ con lăn
2. Kiểm tra độ cứng sau 5.000 chu kỳ con lăn (hoặc các chu kỳ được chỉ định khác)
3. Kiểm tra độ cứng sau 30.000 chu kỳ con lăn
Tấm tải:
TÍNH NĂNG TIÊU CHUẨN
| Khối tải | Đường kính 355 mm, Bán kính cong hình cầu 800mm, Bán kính cạnh trước 20mm |
| Tốc độ | 90mm/phút |
| Hành trình | 350mm |
| Phương pháp lái | Xi lanh điện thương hiệu SMC |
| Cảm biến tải | 200kg (thương hiệu Đức tecsis) |
| Điều chỉnh vị trí tấm tải | 300mm |
| Kiểm tra thay đổi chiều cao | |
| Phương pháp kiểm tra | Hệ thống đo servo có độ chính xác cao |
TIÊU CHUẨN KIỂM TRA
EN 1957
ỨNG DỤNG & MỤC ĐÍCH KIỂM TRA
Máy kiểm tra kết hợp thiết bị tải (con lăn) với thiết bị đo độ cứng. Do đó, có thể tiến hành kiểm tra độ cứng theo EN 1957, mà không cần phải sắp xếp lại mẫu vật, điều này sẽ làm sai lệch các giá trị đo được. Nó cũng có thể hiển thị sự thay đổi chiều cao bằng hệ thống đo servo.
Sau khi chỉ cần nới lỏng khung gia cố phía trước, mẫu vật có thể được chèn vào một tấm đế thử nghiệm linh hoạt. Điều này làm cho thiết bị kiểm tra rất hiệu quả và tiết kiệm không gian.
Phần mềm cho phép nhập thông số linh hoạt, thực hiện các quy trình kiểm tra khác nhau, biểu diễn đồ họa các giá trị đo được, đánh giá thử nghiệm và ghi nhật ký. Sau đó, số chu kỳ được đặt trước đạt đến, thử nghiệm sẽ tự động kết thúc.
3) KIỂM TRA CẠNH
TÍNH NĂNG TIÊU CHUẨN
| Lực kiểm tra | 1000N |
| Phương pháp lái | Axi lanh khí |
| Số lần | 5000 chu kỳ |
| Thời gian giữ | 3S |
TIÊU CHUẨN KIỂM TRA
EN 1725
ỨNG DỤNG & MỤC ĐÍCH KIỂM TRA
Máy tăng chức năng kiểm tra độ mỏi của nệm, nó mô phỏng con người ngồi trên mép nệm, với lực 1000N để kiểm tra độ mỏi của nệm trong 5000 chu kỳ theo EN1725.
