Thông tin chi tiết sản phẩm:
|
| Trọng lượng mẫu tối đa: | 600kg | Thời gian bảo hành: | 1 năm |
|---|---|---|---|
| Lực kẹp: | 400-3000Lb (có thể điều chỉnh) | Kích thước tấm kẹp: | Chiều cao 48 inch X chiều sâu 48 inch |
| Tấm kẹp có thể điều chỉnh chiều cao: | 0～1000mm | Tấm kẹp có thể điều chỉnh chiều rộng: | 200～2000mm |
| Động cơ: | Động cơ servo panasonic | Độ chính xác: | trong khoảng ±5% |
| Tỷ lệ lực kẹp: | 0,25-2,5mm/giây (theo ISTA 6- SAMS CLUB) | Buộc sửa lỗi: | Nó hiển thị giá trị lực và được sử dụng để hiệu chỉnh lực kẹp. |
| độ chính xác hiệu chuẩn: | ±1% Bảng cân đối kế toán | chiều rộng thiết bị: | dưới 2,5m |
| Sức mạnh: | 220v/ 60Hz | tất cả trọng lượng: | 2000kg |
| Làm nổi bật: | ista package testing,package testing equipment |
||

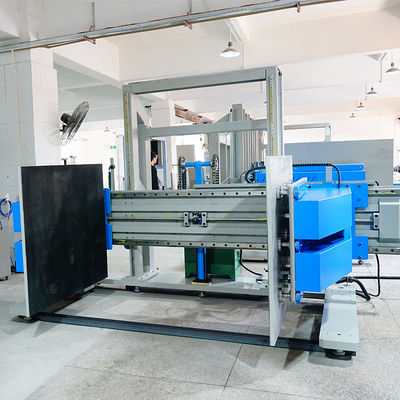

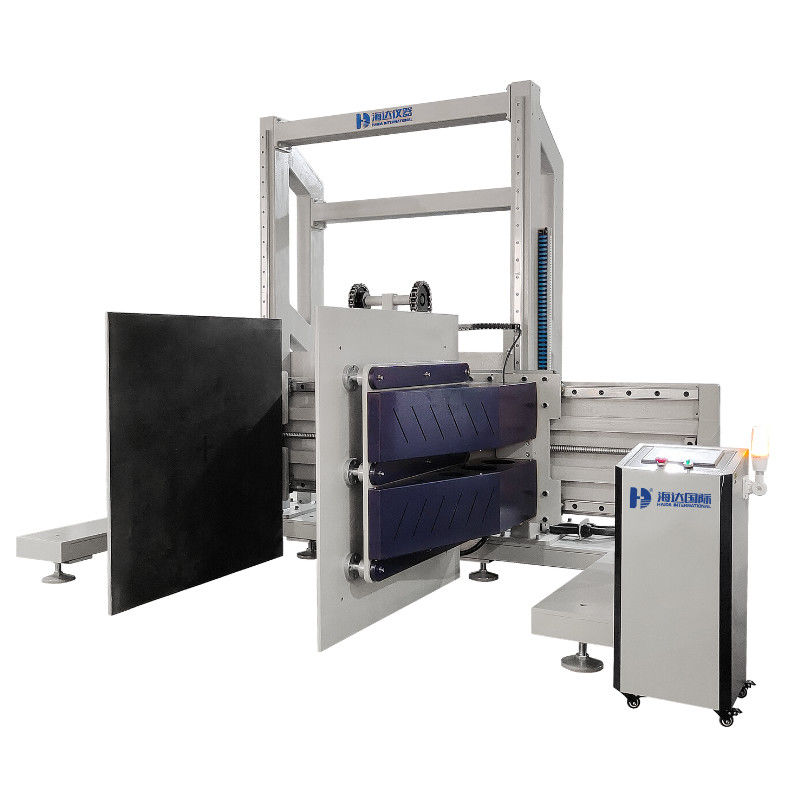

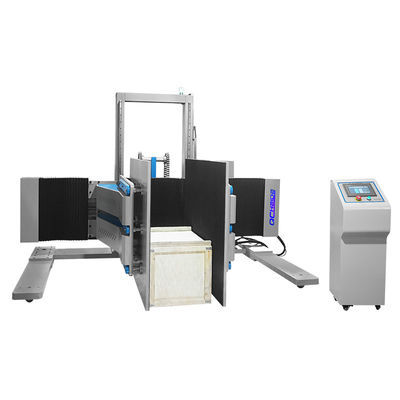

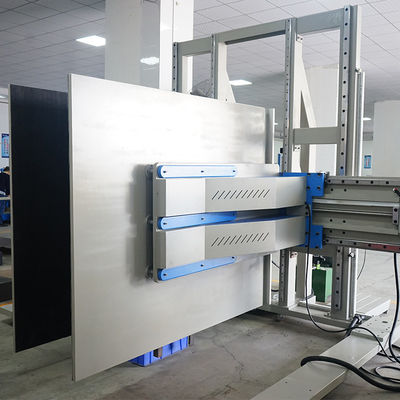

ASTM D6055 ISTA Thiết bị thử nghiệm bao bì để kiểm tra lực kẹp
Bảo vệ an toàn
Thiết bị bảo vệ quá tải, bảo vệ quá điện áp và bảo vệ vị trí giới hạn
Sử dụng:
|
Hình dạng mẫu |
Gói vận chuyển bằng ống song song |
|
Trọng lượng mẫu |
500kg |
|
Lực áp lực kẹp |
Theo sơ đồ vận chuyển trên mẫu thử nghiệm, người vận hành có thể thêm 400 ~ 3000Lb lực áp suất (được điều chỉnh) trên bề mặt tương ứng |
|
Kích thước tấm kẹp |
H*D 48*48 inch |
|
Chiều cao điều chỉnh của tấm kẹp |
0~500mm |
|
Tốc độ nâng |
10~300mm/min tùy chọn |
|
Chiều rộng mở rộng của tấm kẹp |
200~2000mm |
|
Kích thước của tấm nền |
W*D 1500*1500mm |
|
Yêu cầu về tấm kẹp |
Hãy chắc chắn rằng hai bảng kẹp đều, song song và không biến dạng trong điều kiện làm việc ((2000Pound) và bảng kẹp và đất đều thẳng đứng. |
|
Máy điều chỉnh lực |
Hiển thị giá trị lực được sử dụng để điều chỉnh lực kẹp |
|
Độ chính xác lực |
Tiêu chuẩn quốc gia cấp 1.6 |
|
Hoạt động |
Cây điều khiển bằng tay mô phỏng các hành động vận hành thực tế của xe tải fork như điều khiển kẹp, mở, nâng,hoạt động nâng xuống hoặc chế độ chuyển đổi tự động (trọng lượng tấm kẹp không dưới 25mm) |
|
Chiều rộng thiết bị |
Ít hơn 2,5m |
Các thông số
|
Lực kẹp |
1T |
|
màu sắc |
tùy chọn |
|
Nghị quyết |
1/100,000 |
|
Không gian thử nghiệm ((L x W x H) |
100 x 100 x 100cm |
|
Tốc độ thử nghiệm |
10±3mm/min |
|
Trọng lượng |
khoảng 300kg |
|
Sức mạnh |
1#, 220V/50HZ |
Phương pháp thử nghiệm nén kẹp của các sản phẩm lớn
1Trước khi đặt sản phẩm đóng gói giữa các tấm, kiểm tra rằng lực kẹp bằng cách sử dụng chỉ số kẹp.Chỉ báo nên được đặt giữa các trục của các điểm khớp tấm khoảng 1/2 cách lên các tấm.
2Mỗi lần sản phẩm được kẹp, lực phải được áp dụng trong ít nhất 15 giây và không vượt quá 1 phút.
3Áp dụng lực kẹp trên mẫu với các tấm dựa trên sàn và cạnh phía trước của các tấm rửa với mặt trước của gói (xem hình 4).Nếu gói quá lớn để các kẹp được rửa đến cạnh phía trước (i(ví dụ: tủ lạnh lớn, máy kéo vv), kẹp càng gần cạnh càng tốt.
4. Kẹp sản phẩm tổng cộng 10 lần theo hướng rửa.
5Áp dụng lực kẹp trên sản phẩm đóng gói với các tấm trong một vị trí dịch chuyển 6 × 6 inch ((15.2 x 15.2cm)) (xem hình 5).Cả hai chiều ngang và dọc của offset được đo ở góc phía trước dưới của tấmNếu gói quá lớn để kẹp được đặt 6 inch từ cạnh phía trước (tức là tủ lạnh lớn, máy kéo vv), kẹp càng gần vị trí này càng tốt.
1) Ngoại lệ số 1: đối với các sản phẩm lớn với một sự trượt bên ngoài rõ ràng, có thể nhìn thấy (xem hình 6).thử nghiệm kẹp offset không được thực hiện nếu sản phẩm không mở rộng ra ngoài bất kỳ phần nào của trượt và có một hình thức xử lý đồ họa hoặc ghi chú chỉ ra chỉ kẹp từ trượtNếu không có đồ họa hoặc không chỉ ra điều này hoặc có một số độ trượt bên ngoài trượt, sau đó toàn bộ giao thức thử nghiệm kẹp được thực hiện.
2) Ngoại lệ số 2: Nếu chiều cao của sản phẩm, khi đặt theo hướng vận chuyển bình thường của nó, là ≤ 12 inch, thử nghiệm dịch chuyển 6 x 6 inch không được thực hiện.
6. Kẹp sản phẩm tổng cộng 10 lần với kẹp ở vị trí dịch chuyển 6 x 6 inch.
7Lặp lại bước 5.2.5 ngoại trừ với vị trí kẹp 2 x 6 inch.Các 2 x 6 inch offset tương tự như các 6 x 6 inch offset ngoại trừ các tấm được định hướng như vậy mà họ là 2 inch từ sàn nhà và 6 inch trở lại từ bên cạnh phía trước của góiNếu gói quá lớn để các kẹp được đặt 2 inch từ cạnh phía trước (tức là tủ lạnh lớn, máy kéo vv), kẹp càng gần vị trí này càng tốt.
8- Lặp lại việc bóp và bóp trượt trên tất cả các mặt khác của sản phẩm được chỉ ra trong đồ họa xử lý là chấp nhận được cho việc xử lý kẹp.
Theo các tiêu chuẩn phán quyết, nếu có một mặt hàng không vượt qua thử nghiệm, sau đó đưa ra các Test thất bại xử lý trang
|
Lực kẹp: |
50-3000kg |
|
Kích thước của tấm kẹp: |
1200 x 1200mm |
|
Không gian kẹp tối đa: |
1200 x 1200 x 1200mm |
|
Không gian kẹp tối thiểu: |
400 x 1200 x 1200mm |
|
Tốc độ kẹp: |
5-50mm/phút |
|
Không gian từ trên xuống: |
100-600mm, điều chỉnh, có thể được tùy chỉnh |
|
Kích thước: 3 |
810 vào năm 1900 vào năm 2100 |
|
Trọng lượng: |
800kg |
|
Sức mạnh: |
380v/ 50Hz |
|
Hệ thống điều khiển: |
Điều khiển được lập trình bằng PLC |
Chú ý
1Bất kỳ dịch vụ nào bên ngoài Quảng Đông, Trung Quốc, chi phí vận chuyển và đi lại sẽ được trả bởi khách hàng.
2Các thiết bị cố gắng không được sử dụng trong các tình huống sau:
a. Vibration, làm rung chuyển sự kiện.
b. Ánh sáng mặt trời trực tiếp.
c. Những nơi nóng, bụi bặm, ẩm ướt.
d. Để đảm bảo an toàn, nguồn cung cấp AC của máy nên được nối đất tốt.
e. Không sử dụng dung môi mạnh (chẳng hạn như: benzen, dầu nitro) máy giặt.
Không tiêm nước và chất thải vào máy; ngăn ngừa thiệt hại cho các thành phần điện và sốc điện.
G. Thiết bị hiển thị việc tháo rời và gỡ lỗi chỉ có thể được đo bởi Bộ Ngoại giao được phê duyệt các đơn vị và công ty, những người khác không được phép sửa chữa.
