Thông tin chi tiết sản phẩm:
|
Sử dụng: | Phòng thử nghiệm sốc nhiệt ở nhiệt độ cao và thấp | Giới hạn trên nhiệt trước: | + 200 ° C |
---|---|---|---|
Nhiệt độ.: | Nhiệt độ xung quanh. | Giới hạn dưới làm mát: | -65 ° C |
Nhiệt độ.: | Trong vòng 10 phút. | Vật liệu khu vực thử nghiệm: | Thép không gỉ |
Máy tuần hoàn không khí: | Quạt Sirocco | Đơn vị lái xe giảm xóc: | Xi lanh khí |
Điều kiện môi trường cho phép: | + 5 ~ 30 ° C | Áp lực cấp nước làm mát * 6: | 02 ~ 0,4Mpa |
Hoạt động tạm thời nước làm mát.: | +18 đến 23 ° C | Mức độ ồn: | 70 dB hoặc thấp hơn |
Điểm nổi bật: | Môi trường kiểm tra buồng,environmental lab testing equipment |

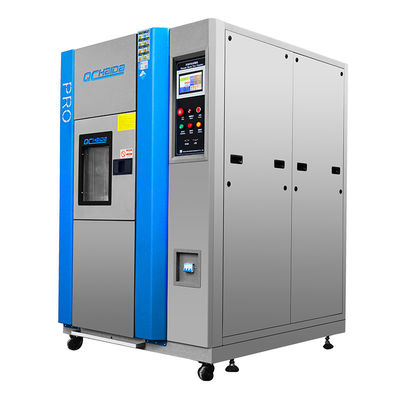

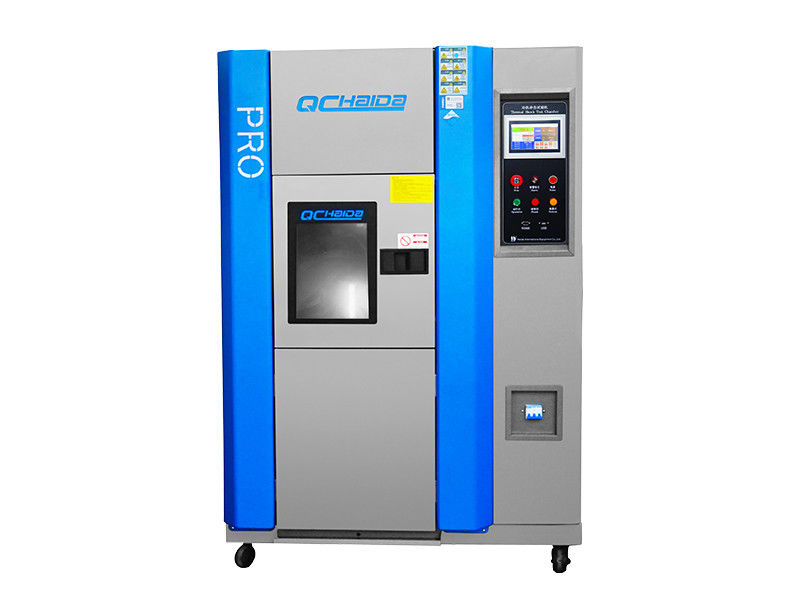

Sốc điện tử mô phỏng phòng thử nghiệm môi trường Nhiệt độ nóng và lạnh
1. Mô tả:
Máy thí nghiệm mô phỏng sốc nhiệt độ nóng và lạnh điện tử là u sed để kiểm tra cấu trúc vật liệu hoặc vật liệu tổng hợp, ngay lập tức bởi nhiệt độ rất cao và môi trường nhiệt độ rất thấp có thể chịu đựng liên tục, nhờ đó thay đổi hóa học trong thời gian ngắn nhất để kiểm tra giãn nở nhiệt và co lại do thiệt hại vật lý. Máy móc (hoặc các bộ phận), thiết bị điện, thiết bị, vật liệu, lớp phủ, lớp phủ và khí hậu thích hợp khác để thử nghiệm tăng tốc
Một dạng cấu trúc buồng sốc nhiệt: buồng sốc nhiệt sử dụng các dạng cấu trúc hỗn hợp tích hợp, cả hai đều nằm ở khoang trên bởi một bể nhiệt độ cao, nằm ở phần dưới của bể đông lạnh, nằm ở phía sau của tủ và Bộ phận làm lạnh được đặt sau bên trái của bảng điều khiển điện bao gồm tủ (hệ thống). Theo cách này dấu chân tủ nhỏ, cấu trúc nhỏ gọn, ngoại hình đẹp, các đơn vị làm lạnh được đặt trong một đơn vị riêng biệt, để giảm rung đơn vị làm lạnh đang chạy, tác động của tiếng ồn lên buồng
Vật liệu hộp chống sốc nhiệt B bên ngoài: tấm thép cán nguội chất lượng cao, bề mặt để phun tĩnh điện.
Buồng sốc nhiệt C bên trong tường Chất liệu: Thép không gỉ SUS304, chống ăn mòn, dễ lau chùi, đẹp.
Chất liệu cách nhiệt D: cotton sợi thủy tinh siêu mịn chất lượng cao, PU không cháy nhập khẩu.
E giữ mẫu: giữ mẫu thép không gỉ tĩnh.
Cửa sổ F: Trên hộp (hộp nóng) mở cửa cho cửa sổ quan sát nhiệt độ lớp phủ chống ẩm điện 350 × 250mm.
2. Thông số kỹ thuật của máy thí nghiệm mô phỏng sốc nhiệt độ nóng và lạnh điện tử:
Hệ thống | Kiểm tra hai vùng bằng phương pháp chuyển mạch giảm xóc | |||||||
Buồng ba vùng | ||||||||
Mô hình | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Tùy chỉnh | |||||
Hiệu suất | Khu vực thử nghiệm | Nhiệt độ cao. phạm vi tiếp xúc * 1 | + 60 ~ đến + 200 ° C | |||||
Nhiệt độ thấp. phạm vi tiếp xúc * 1 | -65 đến 0 ° C | |||||||
Nhiệt độ. dao động * 2 | ± 1,8 ° C | |||||||
Buồng nóng | Giới hạn trên nhiệt trước | + 200 ° C | ||||||
Nhiệt độ. thời gian nóng lên * 3 | Nhiệt độ xung quanh. đến + 200 ° C trong vòng 30 phút | |||||||
Buồng lạnh | Giới hạn dưới làm mát | -65 ° C | ||||||
Nhiệt độ. kéo xuống thời gian * 3 | Nhiệt độ xung quanh. đến -65 ° C trong vòng 70 phút | |||||||
Nhiệt độ. phục hồi (2 vùng) | Điều kiện phục hồi | Hai vùng: Nhiệt độ cao. phơi sáng + 125 ° C 30 phút, nhiệt độ thấp. phơi sáng -40 ° C 30 phút; Mẫu vật 6,5 kg (giỏ mẫu 1,5kg) | ||||||
Nhiệt độ. thời gian hồi phục | Trong vòng 10 phút. | |||||||
Xây dựng | Vật liệu bên ngoài | Thép tấm chống gỉ cán nguội | ||||||
Vật liệu khu vực thử nghiệm | Thép không gỉ | |||||||
Cửa * 4 | Cửa hoạt động bằng tay với nút mở khóa | |||||||
Máy sưởi | Dải dây nóng | |||||||
Đơn vị làm lạnh | Hệ thống * 5 | Hệ thống làm lạnh theo tầng | ||||||
Máy nén | Máy nén cuộn kín | |||||||
Cơ chế mở rộng | Van mở rộng điện tử | |||||||
Môi chất lạnh | Bên tạm thời cao: R404A, bên tạm thời thấp R23 | |||||||
Mát hơn | Thép không gỉ hàn tấm trao đổi nhiệt | |||||||
Máy tuần hoàn không khí | Quạt Sirocco | |||||||
Đơn vị lái xe giảm xóc | Xi lanh khí | |||||||
Phụ kiện | Cổng cáp có đường kính 100mm ở phía bên trái (bên phải và kích thước đường kính được thiết kế riêng có sẵn dưới dạng tùy chọn), thiết bị đầu cuối điều khiển cung cấp điện mẫu | |||||||
Kích thước bên trong (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | Tùy chỉnh | |||||
Công suất khu vực kiểm tra | 50L | 100L | Tùy chỉnh | |||||
Tải khu vực thử nghiệm | 5 kg | 10 kg | Tùy chỉnh | |||||
Kích thước bên ngoài (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Tùy chỉnh | |||||
Cân nặng | 800kg | 1100kg | Không có | |||||
Các yêu cầu tiện ích | Điều kiện môi trường cho phép | + 5 ~ 30 ° C | ||||||
Nguồn cấp | AC380V, 50 / 60Hz, ba pha, 30A | |||||||
Áp lực cấp nước làm mát * 6 | 02 ~ 0,4Mpa | |||||||
Tốc độ cấp nước làm mát * 6 | 8m³ / h | |||||||
Hoạt động tạm thời nước làm mát. phạm vi | +18 đến 23 ° C | |||||||
Độ ồn | 70 dB hoặc thấp hơn |
3.Chú ý
. Nếu yêu cầu giới hạn phơi sáng ở nhiệt độ cao + 60 ° C hoặc phạm vi phơi nhiễm nhiệt độ thấp giới hạn thấp hơn -60 ° C, vui lòng chọn tùy chọn phơi sáng ở nhiệt độ môi trường xung quanh
. Nếu dao động nhiệt độ cần dưới ± 1,8 ° C, vui lòng chọn gói dao động tạm thời của Thấp
. Thời gian làm nóng / kéo xuống nhiệt độ chỉ được áp dụng khi vận hành buồng độc lập
. Nếu yêu cầu cửa trượt vận hành tự động, vui lòng chọn gói Cửa tự động
. Bình ngưng làm mát bằng không khí / Bình ngưng làm mát bằng nước đều có sẵn
. Chỉ áp dụng trên bình ngưng làm mát bằng nước
4.Tính năng
. Bề ngoài sản phẩm, cấu trúc hợp lý, công nghệ tiên tiến, vật liệu tinh vi, hiệu suất vận hành đơn giản và thuận tiện và hiệu suất thiết bị đáng tin cậy.
. Thiết bị được chia thành hộp nóng, hộp lạnh, hộp thử nghiệm ba phần, chọn ra cấu trúc độc đáo của bộ lưu trữ nhiệt và hiệu ứng lưu trữ nhiệt của các chất phân tích thử nghiệm hoàn toàn, áp dụng cách chuyển đổi đường dẫn khí nóng và lạnh của nhiệt độ nóng và lạnh vào khu vực thử nghiệm nhằm mục đích thử nghiệm sốc nhiệt.
. Sử dụng thiết bị đo tiên tiến nhất, bộ điều khiển sử dụng bộ điều khiển giao diện người dùng LCD tương tác với máy cảm ứng LCD màu lớn, thao tác đơn giản, dễ học, đáng tin cậy, trong điều kiện vận hành toàn hệ thống tiếng Anh, thực hiện các đường cong chương trình Cài đặt.
. Với 96 thông số kỹ thuật kiểm tra được đặt độc lập, thời gian tác động 999 giờ và 59 phút, thời gian chu kỳ có thể được đặt từ 1 đến 999 có thể được thực hiện vận hành tủ lạnh tự động, để đạt được mức độ tự động hóa tối đa, giảm khối lượng công việc của người vận hành, trong bất kỳ thời gian khởi động tự động nào chạy ngừng hoạt động;
5. Hệ thống điều hòa không khí
. điều khiển không khí: tuần hoàn thông gió cưỡng bức, phương pháp điều chỉnh nhiệt cân bằng (BTC). Phương pháp này không chỉ đề cập đến trường hợp hệ thống làm mát hoạt động liên tục, hệ thống điều khiển theo điểm đặt nhiệt độ của bộ gia nhiệt để kiểm soát đầu ra của kết quả bằng cách tự động tính toán đầu ra PID và cuối cùng đạt được trạng thái cân bằng động.
. phương tiện lưu thông không khí: được xây dựng giữa ống dẫn quạt lưu thông không khí và trục dài bằng thép không gỉ, sử dụng tủ lạnh và hệ thống điều tiết hiệu quả năng lượng, bằng máy thở trao đổi nhiệt hiệu quả và hiệu quả, để đạt được mục đích thay đổi nhiệt độ. Bằng cách điều chỉnh cửa thoát khí điều chỉnh bu lông, do đó cải thiện đáng kể tính đồng nhất nhiệt độ buồng;
. Phương pháp làm mát không khí: trao đổi nhiệt không khí màng nhiều giai đoạn.
. sưởi ấm không khí: lò sưởi điện mạ crôm Watkins chất lượng.
6. Thiết bị an toàn của máy thí nghiệm mô phỏng sốc nhiệt độ nóng và lạnh:
. Buồng nóng công tắc bảo vệ quá nhiệt
. Buồng lạnh bảo vệ quá nhiệt
. Báo động quá tải không khí
. Tủ lạnh bảo vệ áp suất cao / thấp
. Công tắc nhiệt độ máy nén
. Chuyển đổi áp suất không khí
. Cầu chì
. Rơle treo nước (chỉ làm mát bằng nước)
. Bộ ngắt mạch máy nén
. Bộ ngắt mạch nóng
. Khu vực kiểm tra quá nhiệt / bảo vệ quá nhiệt
. Van lọc không khí
7. Kiểm soát
(Hệ thống màn hình cảm ứng tương tác LCD màu)
Hoạt động và cài đặt được đơn giản hóa bằng cách sử dụng màn hình LCD màn hình cảm ứng (hướng dẫn hiển thị trên màn hình). Xác nhận at-aglance của các mẫu thử nghiệm, nhiệt độ khu vực thử nghiệm, chu kỳ nhiệt độ và hiển thị biểu đồ xu hướng.
Cài đặt | Nhập khóa tương tác bằng bảng cảm ứng |
Trưng bày | LCD (5,7 inch) |
Chức năng kiểm soát nhiệt độ | Khu vực thử nghiệm: nhiệt độ tiếp xúc. Buồng nóng: nhiệt độ trước sưởi ấm. Buồng lạnh: nhiệt độ làm mát trước. |
Điều khiển PID | |
Phạm vi nhiệt độ đặt trước | Nhiệt độ cao: 60 đến 200'C Nhiệt độ thấp: -78 đến 0'C |
Cài đặt độ phân giải | 1'C |
Đầu vào | Cặp nhiệt điện loại T (Đồng / Đồng-Niken) |
Phạm vi thiết lập và chỉ báo | Thời gian đặt trước: 0 phút. đến 99 giờ và 59 phút. Chu kỳ đặt trước: 1 đến 9,999 chu kỳ |
Chức năng phụ kiện | Hẹn giờ đặt trước Bảo vệ quá nhiệt / quá nhiệt Mất điện / lựa chọn phục hồi Cài đặt thời gian phục hồi nhiệt độ Bộ nhớ chương trình Tự động tắt nguồn Hiển thị thời gian lập trình Lựa chọn chế độ hoàn thành thử nghiệm Biểu đồ xu hướng Hiển thị lịch sử báo động Hiệu chuẩn cảm biến Giao tiếp RS-232 / USB |
