Thông tin chi tiết sản phẩm:
|
| Cách sử dụng: | Phòng thử nghiệm sốc nhiệt ở nhiệt độ cao và thấp | Nhiệt độ cao. phạm vi phơi sáng * 1: | +60~ đến +200°C |
|---|---|---|---|
| Low temp. Nhiệt độ thấp. exposure range*1 phạm vi phơi sáng * 1: | -65 đến 0 °C | Nhiệt độ. dao động *2: | ±1,8°C |
| Giới hạn trên làm nóng trước: | +200°C | Nhiệt độ. thời gian làm nóng*3: | Nhiệt độ xung quanh. đến +200°C trong vòng 30 phút |
| Temp. Nhiệt độ. pull down time*3 kéo xuống thời gian * 3: | Ambient temp. Nhiệt độ xung quanh. to -65°C within 70min đến -65°C trong vòn | Đơn vị lái xe giảm chấn: | XY LANH KHÍ |
| Điều kiện môi trường xung quanh cho phép: | +5~30°C | Nguồn cấp: | AC380V, 50/60Hz, ba pha , 30A |
| Làm nổi bật: | Môi trường kiểm tra buồng,environmental lab testing equipment |
||

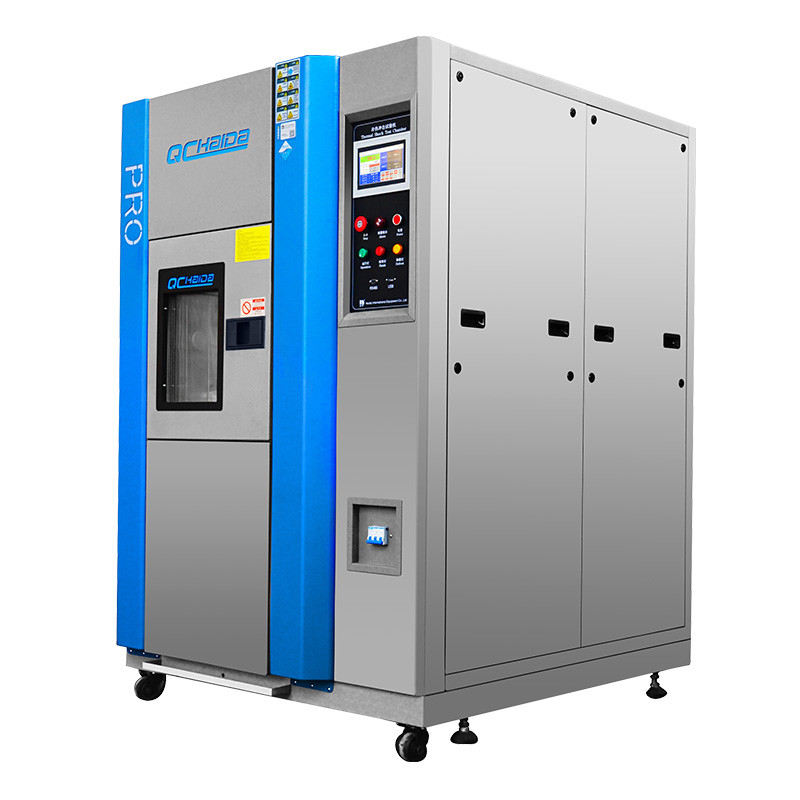

Buồng kiểm tra độ ổn định Buồng sốc nhiệt Nhiệt độ cao và thấp
Sự miêu tả:
Buồng thử nghiệm độ ổn định nhiệt được áp dụng cho thử nghiệm tác động ở nhiệt độ cao và thấp đối với các linh kiện và vật liệu điện tử. Buồng sốc nhiệt là máy thử nghiệm hoàn hảo các linh kiện điện tử, kim loại, vật liệu hóa học, linh kiện tự động hóa, mô-đun truyền thông, công nghiệp quốc phòng, công nghiệp hàng không vũ trụ, BGA, Chất nền PCB, IC chip điện tử, gốm bán dẫn và vật liệu polymer cao.
Thông số kỹ thuật của buồng ổn định nhiệt:
|
Hệ thống |
Kiểm tra hai vùng bằng cách chuyển đổi van điều tiết |
|||||||
|
Buồng ba vùng |
||||||||
|
Người mẫu |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
tùy chỉnh |
|||||
|
Hiệu suất |
khu vực thử nghiệm |
Nhiệt độ cao.phạm vi phơi sáng * 1 |
+60~ đến +200°C |
|||||
|
Nhiệt độ thấp.phạm vi phơi sáng * 1 |
-65 đến 0 °C |
|||||||
|
Nhiệt độ.dao động *2 |
±1,8°C |
|||||||
|
Buồng nóng |
Giới hạn trên làm nóng trước |
+200°C |
||||||
|
Nhiệt độ.thời gian làm nóng*3 |
Nhiệt độ xung quanh.đến +200°C trong vòng 30 phút |
|||||||
|
Buồng lạnh |
Giới hạn dưới làm mát trước |
-65°C |
||||||
|
Nhiệt độ.kéo xuống thời gian * 3 |
Nhiệt độ xung quanh.đến -65°C trong vòng 70 phút |
|||||||
|
Nhiệt độ.phục hồi (2 vùng) |
điều kiện phục hồi |
Hai vùng: Nhiệt độ cao.phơi sáng +125°C 30 phút, Nhiệt độ thấp.phơi sáng -40°C 30 phút;Bệnh phẩm 6,5 kg (giỏ bệnh phẩm 1,5kg) |
||||||
|
Nhiệt độ.thời gian hồi phục |
Trong vòng 10 phút. |
|||||||
|
Sự thi công |
vật liệu bên ngoài |
Thép tấm chống gỉ cán nguội |
||||||
|
Vật liệu khu vực thử nghiệm |
Thép không gỉ SUS304 |
|||||||
|
Cửa * 4 |
Cửa vận hành bằng tay với nút mở khóa |
|||||||
|
lò sưởi |
dải dây nóng |
|||||||
|
Đơn vị làm lạnh |
Hệ thống*5 |

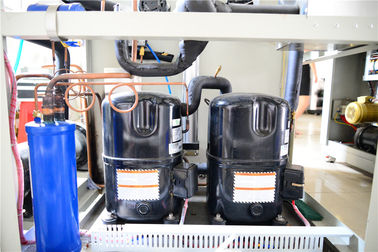

Hệ thống lạnh tầng cơ khí |
||||||
|
Máy nén |
Máy nén cuộn kín |
|||||||
|
cơ chế mở rộng |
van mở rộng điện tử |
|||||||
|
chất làm lạnh |
Phía nhiệt độ cao: R404A, Phía nhiệt độ thấp R23 |
|||||||
|
Máy làm mát |
Bộ trao đổi nhiệt dạng tấm hàn thép không gỉ |
|||||||
|
máy tuần hoàn không khí |
quạt Sirocco |
|||||||
|
Đơn vị lái xe giảm chấn |
xi lanh khí |
|||||||
|
phụ kiện |
Cổng cáp có đường kính 100mm ở bên trái (bên phải và kích thước đường kính được thiết kế riêng có sẵn dưới dạng tùy chọn), thiết bị đầu cuối điều khiển nguồn điện mẫu |
|||||||
|
Kích thước bên trong (W x H x D) |
350 x 400 x 350 |
500 x 450 x 450 |
tùy chỉnh |
|||||
|
Công suất khu vực thử nghiệm |
50L |
100L |
tùy chỉnh |
|||||
|
Tải khu vực thử nghiệm |
5kg |
10kg |
tùy chỉnh |
|||||
|
Kích thước bên ngoài (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
tùy chỉnh |
|||||
|
Cân nặng |
800kg |
1100kg |
không áp dụng |
|||||
|
Các yêu cầu tiện ích
|
Điều kiện môi trường xung quanh cho phép |
+5~30°C |
||||||
|
Nguồn cấp |
AC380V, 50/60Hz, ba pha , 30A |
|||||||
|
Áp suất cấp nước làm mát*6 |
02~0.4Mpa |
|||||||
|
Tỷ lệ cấp nước làm mát*6 |
8m³ /giờ |
|||||||
|
Vận hành nhiệt độ nước làm mát.phạm vi |
+18 đến 23 °C |
|||||||
|
Mức độ ồn |
70 dB hoặc thấp hơn |
|||||||
ghi chú
1) Nếu cần giới hạn dưới của phạm vi phơi sáng ở nhiệt độ cao + 60°C hoặc giới hạn dưới của phạm vi phơi sáng ở nhiệt độ thấp -60°C, vui lòng chọn tùy chọn “phơi sáng ở nhiệt độ môi trường xung quanh”
2) Nếu cần dao động nhiệt độ dưới ±1.8°C, vui lòng chọn “Gói dao động nhiệt độ thấp”
3) Thời gian tăng/giảm nhiệt độ chỉ áp dụng trong quá trình vận hành buồng độc lập
4) Nếu cần cửa trượt vận hành tự động, vui lòng chọn “Gói cửa tự động”
5) Cả bình ngưng làm mát bằng không khí / Bình ngưng làm mát bằng nước đều có sẵn
6) Chỉ áp dụng trên bình ngưng giải nhiệt bằng nước
Thiết bị an toàn của buồng ổn định nhiệt:
1) Công tắc bảo vệ quá nhiệt buồng nóng
2) Công tắc bảo vệ quá nhiệt buồng lạnh
3) Báo động quá tải máy tuần hoàn không khí
4) Bộ bảo vệ áp suất cao / thấp của tủ lạnh
5) Công tắc nhiệt độ máy nén
6) Công tắc áp suất không khí
7) cầu chì
8) Rơle treo nước (chỉ có đặc điểm kỹ thuật làm mát bằng nước)
9) Bộ ngắt mạch máy nén
10) Bộ ngắt mạch nóng
11) Bộ phận bảo vệ quá nhiệt/quá lạnh trong khu vực thử nghiệm
12) Van lọc khí
Điều khiển
Thao tác và cài đặt được đơn giản hóa bằng cách sử dụng màn hình LCD cảm ứng (hướng dẫn hiển thị trên màn hình).Xác nhận nhanh các mẫu kiểm tra, nhiệt độ khu vực kiểm tra, chu kỳ nhiệt độ và hiển thị biểu đồ xu hướng.
|
Cài đặt |
Nhập phím tương tác bằng bảng cảm ứng |
|
Trưng bày |
Màn hình LCD (5,7 inch) |
|
Chức năng kiểm soát nhiệt độ |
Khu vực thử nghiệm: nhiệt độ phơi sáng. Buồng nóng: nhiệt độ gia nhiệt trước. Buồng lạnh: nhiệt độ làm lạnh trước. |
|
điều khiển PID |
|
|
cài đặt sẵn phạm vi nhiệt độ |
Nhiệt độ cao: 60 đến 200'C Nhiệt độ thấp: -78 đến 0'C |
|
Cài đặt độ phân giải |
1'C |
|
Đầu vào |
Cặp nhiệt điện loại T (Đồng/Đồng-Niken) |
|
Phạm vi cài đặt và chỉ báo |
Thời gian đặt trước: 0 phút.đến 99 giờ 59 phút. Chu kỳ đặt trước: 1 đến 9.999 chu kỳ |
|
Chức năng phụ kiện |
hẹn giờ đặt trước Bảo vệ quá nhiệt/quá lạnh Mất điện/lựa chọn phục hồi Cài đặt thời gian phục hồi nhiệt độ bộ nhớ chương trình Tự động tắt nguồn Hiển thị thời gian được lập trình Lựa chọn chế độ hoàn thành thử nghiệm Đồ thị xu hướng Lịch sử báo động hiển thị hiệu chuẩn cảm biến Giao tiếp RS-232/ USB |
