Thông tin chi tiết sản phẩm:
|
Sức chứa: | Cảm biến lực Transcell 5kg (Mỹ) | Động cơ: | Động cơ servo 400w Panasonic |
---|---|---|---|
Người lái xe: | Trình điều khiển servo Panasonic 400w | Đinh ốc: | Vít bi |
Chế độ điều khiển: | Phần mềm máy tính | Tốc độ, vận tốc: | 0,1-500mm / phút, có thể điều chỉnh |
Đột quỵ: | 900mm bao gồm cả vật cố định | Tải độ phân giải: | 1 / 250.000 |
Tải chính xác: | ≤0,5% | Kiểm tra phạm vi lực: | TM 2101 |
Điểm nổi bật: | Thiết bị kiểm tra độ bền kéo TM 2101,Thiết bị kiểm tra độ bền kéo Transcell tải trọng 5kg,Máy kiểm tra độ bền kéo 400w |

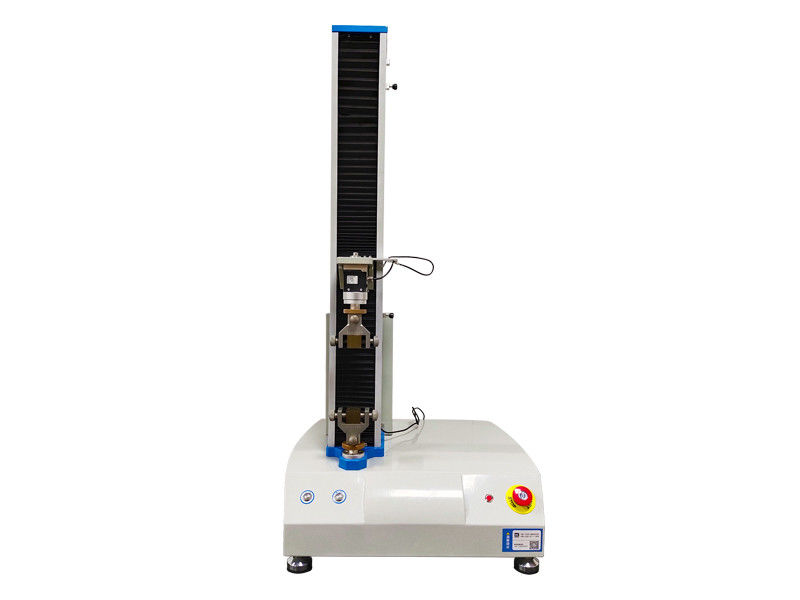

Thiết bị kiểm tra độ bền kéo Servo máy tính tự động điện tử để kiểm tra độ nhớt thấp
Ứng dụng:
HD-B609C-S có nhiều ứng dụng và có thể được trang bị hơn 100 đồ đạc khác nhau cho người dùng lựa chọn, có thể đáp ứng yêu cầu thử nghiệm của hơn 1.000 vật liệu;theo các chất liệu khác nhau của người dùng, Haida cũng cung cấp các dịch vụ tùy chỉnh để đáp ứng các yêu cầu kiểm tra của người dùng khác nhau.
Máy kiểm tra độ bền kéo servo máy tính HD-B609C-S chuyên nghiệp phù hợp cho các hoạt động kéo căng, bong tróc, biến dạng, xé rách, liên kết, lực đâm xuyên, lực mở, lực cuộn tốc độ thấp, lực kéo ra và các thử nghiệm hiệu suất khác của màng nhựa, bảo vệ màng, vật liệu composite, vật liệu đóng gói linh hoạt, ống nhựa, chất kết dính, băng dính, nhãn dán, miếng dán y tế, thiết bị y tế, vỏ kết hợp, lá kim loại, màng ngăn, vật liệu lót, vải không dệt, cao su, giấy và các sản phẩm khác.
Đặc trưng:
Cải tiến và nâng cấp thành phần, tối ưu hóa cấu trúc chức năng
l Việc lựa chọn các thành phần chất lượng cao như cảm biến công suất nhỏ, động cơ servo Panasonic (loại đa chức năng) và trình điều khiển phù hợp, cũng như bộ giảm tốc hành tinh Muteng (loại im lặng) để làm cho dữ liệu thử nghiệm độ nhớt thấp chính xác hơn và giảm sai sót
l Cải thiện tiếng ồn bất thường để đáp ứng các yêu cầu của kiểm tra độ nhớt thấp
l Hủy màn hình cảm ứng và chỉ kết nối với máy tính để tránh ảnh hưởng của dữ liệu thử nghiệm
l Thiết kế chức năng hoạt động và đánh dấu lên xuống bằng tay để làm cho thiết bị thuận tiện hơn khi sử dụng
Tiêu chuẩn:
TAPPI-T804, JIS-20212, GB4857.3.4, ASTM-D642, QB / T1048, BS EN ISO 12048, GB / T4857.16, GB / T8167, GB / T8168, GB / T4857.3, GB / T4857.4
Các thông số kỹ thuật:
Bài báo | Sự miêu tả |
Sức chứa | Cảm biến lực Transcell 5kg (Mỹ) |
Động cơ | Động cơ servo 400w Panasonic |
Người lái xe | Trình điều khiển servo Panasonic 400w |
Đinh ốc | Vít bi |
Chế độ điều khiển | Phần mềm máy tính |
Tốc độ, vận tốc | 0,1-500mm / phút, có thể điều chỉnh |
Đột quỵ | 900mm (không bao gồm vật cố định) |
Tải độ phân giải | 1 / 250.000 |
Tải chính xác | ≤0,5% |
Kiểm tra phạm vi lực | 1g-5kg |
Đơn vị | gf / kgf / N // kN / LBf / T |
Kích thước | (L * W * H) 515 * 520 * 1250mm |
Dung lượng cảm biến lực | 5kg |
Bạc đạn / thép chịu lực | 32004 (NSK đã nhập) |
Vỏ bảo vệ | Vải nylon với kích thước 110 * 15 * 1500mm |
Bảng mạch | HD-002-A |
Cân nặng | Khoảng 68kg |
Nguồn cấp | 1∮ AC 220V |
Cấu hình:
Cấu hình | Tên | Sự miêu tả |
Trang bị tiêu chuẩn | Tài liệu | Chứng chỉ năng lực * 1, hướng dẫn vận hành * 1, thẻ bảo hành * 1 |
Dây điện | Tiêu chuẩn quốc gia / tiêu chuẩn Anh / tiêu chuẩn Châu Âu / tiêu chuẩn Mỹ / Nam Phi, v.v. | |
Load cell | Transcell 5KG | |
Dụng cụ cố định mặt phẳng nhôm (vật cố định bong tróc 180 độ) | Không có răng (có thể điều chỉnh ở cả hai bên) | |
cáp USB | YDL | |
U Disk (phần mềm YDL) | Haida 1G | |
Phụ kiện tùy chọn | Máy vi tính | E96X: CPUG4900 / thẻ nhớ gốc 4G / đĩa cứng 1TB / màn hình 19,5 inch |
Vật cố định bong tróc 90 độ (vật cố định thấp hơn) | Nâng cấp | |
Bộ cố định kiểm tra độ bám dính ban đầu | Loại thép tấm | |
Lột thử thép tấm | Dày 1,5mm | |
Dao cắt thủ công | 5 bộ nâng cấp 25mm | |
Con lăn lăn bằng tay | Nâng cấp | |
Vỏ bảo vệ | Nắp bảo vệ cố định | |
Đĩa U | Haida 4G | |
Ghi chú | Đề xuất cảm biến lực và đồ đạc theo nhu cầu của khách hàng |
Giải thích và kết luận so sánh thử nghiệm độ nhớt thấp
Nhóm so sánh 1 | Gia trị đo | |||||
Vật phẩm thử nghiệm | Điều kiện so sánh 1 | Điều kiện so sánh 2 | Phạm vi lực mẫu | Tối thiểu.lực bóc (gf) | Lực bóc trung bình (gf) | Phần kết luận |
180º so sánh bong tróc | KJ1065A | KJ tấm thép thử nghiệm bóc | 2 gf | 0,300 gf | 1,139 gf |
Có rất ít sự khác biệt giữa kết quả kiểm tra độ nhớt thấp của Haida và KJ: 1. Lực bóc nhỏ nhất không bằng 0 và rất gần, giá trị lực thử không bị phá vỡ 2. Lực bóc trung bình là gần, và hiệu suất là gần |
HD-B609C-S
|
HD bóc thử thép tấm
|
2 gf | 0,305 gf | 1,31 gf |
So sánh nâng cấp sản phẩm và các biểu tượng
1, Về nâng cấp cấu trúc —— công tắc giới hạn
Công tắc giới hạn và bảng điện hỗ trợ khung giao thoa | Di chuyển vị trí ra xa và nhiễu được loại bỏ |
Sửa đổi: Thiết kế mạch đã được thay đổi thành các lớp trên và dưới, và một đế hỗ trợ đã được thêm vào |
2, Về nâng cấp cấu trúc —— Nút hoạt động lên và xuống
Không có nút hoạt động trên máy | Thêm các nút lên và xuống để cải thiện sự thuận tiện khi vận hành |
Mới: màn hình cảm ứng nguyên bản, không có thao tác thủ công |
3, Về nâng cấp cấu trúc —— bảng công tắc
Nó không thuận tiện cho việc bảo trì vì xảy ra nhiễu | Được thay đổi sang thiết kế vách ngăn dạng ngăn kéo, thuận tiện cho việc bảo trì và tháo rời;nó có thể cách ly điện mạnh và yếu một cách hiệu quả |
Sửa đổi / bổ sung mới: Thiết kế phân phối nguồn mạch đơn nguyên bản không thuận tiện cho việc bảo trì;không có sự phân cách tốt hơn giữa dòng điện mạnh và dòng điện yếu |
4, Về cấu trúc nâng cấp tấm đáy
Các đường sườn dưới cùng chặn không gian bên trên | Di dời |
Giảm: Ban đầu được thiết kế để tăng cường cơ sở, nó không còn hữu dụng nữa;nó cản trở việc bảo trì |
5, Về nâng cấp cố định —— cố định bong tróc 90 độ
Sửa đổi: 1. Thêm các lỗ lắp để đảm bảo rằng chiều dài của chùm là 90 độ so với vật cố định
3. Thêm các đường phụ để đảm bảo rằng mẫu có thể di chuyển với tốc độ không đổi |
6. về nâng cấp vật cố định —— vật cố định bong tróc 180 độ
Hợp kim nhôm có thể điều chỉnh một bên-AL6061 | Hợp kim nhôm có thể điều chỉnh hai mặt-AL7061 |
Sửa đổi: 1. Thiết kế cố định có thể điều chỉnh ở cả hai bên để đảm bảo rằng trung tâm cố định trên và dưới nằm trên cùng một đường thẳng 2. Thay đổi vật liệu, cải thiện sự xuất hiện của bề mặt vật cố định 3. Tăng tỷ lệ của vật cố định để điều chỉnh kích thước rõ ràng |
